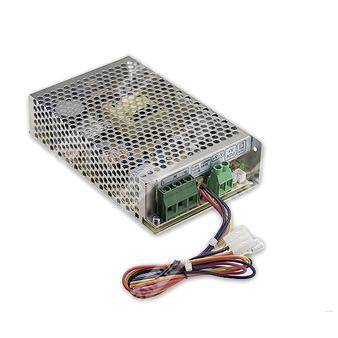

SCP-75-24 - импульсный источник питания 75 Вт с одним выходом 27,6 В для промышленного и аккумуляторного применения.
Расшифровка партномера
| Позиция | Значение |
| SCP | Серия источников питания SCP |
| 75 | Номинальная мощность 75 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Устройство SCP-75-24 представляет собой одно выходной импульсный источник питания мощностью 75 Вт с универсальным диапазоном входного переменного напряжения, предназначенный для промышленной аппаратуры, систем управления и оборудования с резервированием/зарядом аккумулятора.
Источник питания поддерживает универсальный вход AC, имеет защиту от короткого замыкания, перегрузки, перенапряжения и неправильной полярности аккумулятора. Предусмотрены сигналы контроля состояния выходного напряжения и температурная компенсация зарядного напряжения через внешний терморезистор.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: короткое замыкание, перегрузка, перенапряжение, защита полярности аккумулятора предохранителем.
- Встроенная температурная компенсация.
- Сигнал контроля выходного напряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Светодиодный индикатор наличия питания.
- Потребление без нагрузки менее 0,75 Вт.
- Допускается установка в металлический или неметаллический корпус.
- Испытание на 100% полную нагрузку.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 27,6 В |
| Номинальный ток | 2,7 А |
| Диапазон тока | 0 ~ 2,7 А |
| Пиковый ток 5 с | 3,2 А |
| Номинальная мощность | 74,5 Вт |
| Регулировка выходного напряжения | ±15% |
| Допуск по напряжению | ±1,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВп-п |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовое | 84% |
| Потребляемый ток типовой | 0,9 А при 230 В AC |
| Пусковой ток типовой | Холодный старт 45 А |
| Ток утечки | <2 мА / 240 В AC |
| Время установки, нарастания | 1200 мс, 30 мс / 115 В AC; 600 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания типовое | 16 мс / 115 В AC; 50 мс / 230 В AC при полной нагрузке |
Функциональные сигналы и сервисные цепи
| Параметр | Значение |
| Контроль выходного напряжения | L = выходное напряжение +0,2 ~ 0,7 В при AC OK; L = 0 В при AC Fail |
| Температурная компенсация | Через NTC, не входит в комплект поставки |
| Подключение аккумулятора | B+ к положительному выводу аккумулятора, B- к отрицательному выводу аккумулятора |
| Назначение клеммы B+/B- | Подключение аккумулятора |
| Назначение клеммы L | Сигнал обнаружения выходного напряжения / состояния аккумулятора |
| Назначение клемм +V / -V | Выход постоянного напряжения; аккумулятор не подключается |
Защиты
| Параметр | Значение |
| Перегрузка | 6,5 ~ 8,7 А, режим Hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 16,6 ~ 19,3 В |
| Защита от короткого замыкания | Предусмотрена |
| Защита от переполюсовки аккумулятора | Предусмотрена предохранителем |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CB (IEC62368-1), EAC TP TC 004, проектирование согласно BS EN/EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/ENV50204, BS EN/EN55035, BS EN/EN61000-6-1, уровень light industry, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Высотная коррекция | Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Габариты, масса и упаковка
| Параметр | Значение |
| Размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,5 кг |
| Упаковка | 30 шт. / 16 кг / 1 куб. фут |
MTBF
| Методика | MTBF |
| Telcordia SR-332 (Bellcore) | 2775,7 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 461,3 тыс. ч минимум |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к конденсаторам 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по сети и по нагрузке.
- Нестабильность по сети измеряется от низкого к высокому уровню сети при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Режим рабочего цикла 33% максимум в течение каждых 15 секунд; средняя выходная мощность не должна превышать номинальную.
- Источник питания является компонентом, устанавливаемым в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Для моделей без вентилятора применяется снижение допустимой температуры окружающей среды 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м при высоте выше 2000 м.
Сведения по модели
SCP-75-24 относится к серии SCP-75 и представляет собой источник питания постоянного напряжения для систем, где требуется выход 27,6 В, работа с аккумулятором и сигнальный контроль состояния питания.
Модель ориентирована на применение в шкафной аппаратуре, системах управления, аварийном и резервируемом электропитании, а также в промышленной электронике с требованиями к компактности, надежности и ЭМС.
