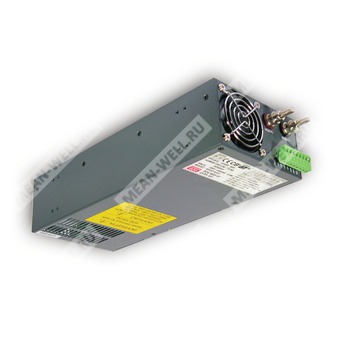

SCP-800-24 - программируемый импульсный источник питания 24 В, 33 А, 792 Вт для промышленной автоматики и телекоммуникационных систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SCP | Серия импульсных источников питания Mean Well с параллельной работой и коррекцией коэффициента мощности |
| 800 | Номинальная мощность серии: 800 Вт |
| 24 | Выходное номинальное напряжение: 24 В |
Назначение и особенности
SCP-800-24 представляет собой импульсный источник питания AC/DC открытого исполнения с выходом 24 В постоянного тока и номинальной мощностью 792 Вт. Модель рассчитана на применение в промышленной электронике, системах автоматики, средствах связи и другом оборудовании, где требуются высокая удельная мощность, корректировка выходного напряжения, дистанционное управление и возможность параллельного включения по схеме N+1.
Основные особенности:
- Вход от сети переменного тока 180…260 В или от источника постоянного тока 260…370 В.
- Коэффициент мощности более 0,98 при 230 В AC.
- Встроенная функция параллельной работы N+1.
- Встроенный вход дистанционного включения/выключения.
- Встроенная функция удалённого контроля напряжения и обратной связи.
- Встроенный сигнал «Power Good».
- Дистанционная компенсация падения напряжения по нагрузочным проводам.
- Регулировка выходного напряжения внешним управляющим сигналом 1…5 В.
- Принудительное воздушное охлаждение встроенным вентилятором.
Выходные параметры
| Параметр | Значение для SCP-800-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 33 А |
| Диапазон выходного тока | 0…33 А |
| Номинальная выходная мощность | 792 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки напряжения | 3,0% тип. подстроечным резистором; 20…100% внешним управлением 1…5 В DC |
| Допуск по выходному напряжению | ±1,5% |
| Регулирование по линии | 0,5% |
| Регулирование по нагрузке | 1,0% |
| Время установки, нарастания, удержания | 800 мс, 400 мс, 12 мс при полной нагрузке |
| Защита от перегрузки | 105…115% от номинальной выходной мощности |
| Защита от перенапряжения | 110…135% от уровня, установленного на выходе |
| Сигнал Power Good | Открытый коллектор NPN-транзистора |
Входные параметры
| Параметр | Значение для SCP-800-24 |
| Диапазон входного напряжения | 180…260 В AC / 260…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент полезного действия | 88% |
| Входной ток | 5,0 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | 3,5 мА при 240 В AC |
| Коэффициент мощности | >0,98 при 230 В AC |
Защиты
| Вид защиты | Реализация |
| От короткого замыкания | Есть |
| От перегрузки | Ограничение тока, задержанное отключение выходного напряжения, последующее автоматическое восстановление после повторного включения питания |
| От перенапряжения | Отключение выходного напряжения с автоматическим восстановлением после повторного включения питания |
| От перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+65 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,04%/°C (0…50 °C) |
| Вибрация | 10…200 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950, TUV EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55022 (CISPR22) класс A |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Конструктивные и прочие параметры
| Параметр | Значение |
| Охлаждение | Принудительное воздушное, встроенный вентилятор |
| Функции управления | Подстройка выходного напряжения, дистанционное измерение, дистанционное управление, параллельная работа |
| MTBF | 74,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 290 × 120 × 68 мм (Д × Ш × В) |
| Масса | 1,9 кг |
| Упаковка | 8 шт. / 22 кг / картонная коробка |
Назначение выводов и интерфейс управления
Силовые клеммы:
| Контакт | Назначение |
| AC/L | Фаза сети переменного тока |
| AC/N | Нейтраль сети переменного тока |
| FG | Защитное заземление |
Контрольный разъём CN1:
| Контакт | Назначение |
| 1 | VS+ |
| 2 | VS- |
| 3 | VCI |
| 4 | VCO |
| 5 | PG |
| 6 | PAR |
| 7 | GND |
| 8 | INH |
Примечания
| № | Содержание |
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12" и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную установку, регулирование по линии и по нагрузке. |
| 4 | Ограничение тока: 3 раза по 1,5 с, 3,0 с, 5,0 с; далее интеллектуальное автоматическое восстановление перед отключением. |
| 5 | Источник питания рассматривается как компонент для установки в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
Дополнительные сведения: вход только 180…260 В AC; PF > 0,98 при 230 В AC; встроена функция удалённого измерения, дистанционного включения/выключения и параллельной работы N+1; регулировка выходного напряжения внешним сигналом 1…5 В DC; принудительное охлаждение встроенным вентилятором; серия рассчитана на промышленное применение.
