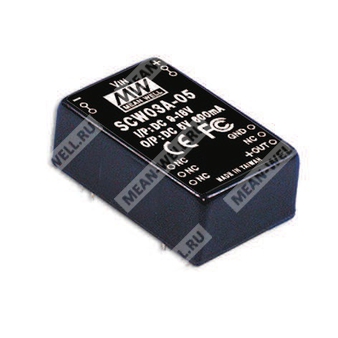

SCW03A-05 - изолированный DC-DC преобразователь 3 Вт с одиночным выходом 5 В и широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SCW | Серия DC-DC преобразователей Mean Well SCW |
| 03 | Номинальная мощность 3 Вт |
| A | Диапазон входного напряжения A: 9 ~ 18 В DC |
| 05 | Выходное напряжение 5 В |
Краткое назначение
Преобразователь предназначен для формирования стабилизированного изолированного напряжения 5 В постоянного тока в составе промышленной и электронной аппаратуры.
Особенности
- Диапазон входного напряжения 2:1.
- Опциональный диапазон входного напряжения 4:1.
- Электрическая изоляция входа и выхода 1000 В DC.
- Опциональная изоляция входа и выхода 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Пятисторонний металлический экран.
- 100% тест на прогонку.
- Низкая стоимость, высокая надежность.
- Соответствие требованиям FCC/CE.
- 2 года гарантии.
Входные параметры
| Параметр | Значение |
| Входное напряжение | A: 9 ~ 18 В DC |
| Порог пульсаций и шума на входе | 15 % |
| Схема фильтрации | π-цепь |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 60 ~ 600 мА |
| Номинальная мощность | 3 Вт |
| Пульсации и шум, макс. | 50 мВ п-п |
| Точность выходного напряжения | ±2,0 % |
| Стабилизация по линии | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Частота переключения | 50 кГц min. |
| КПД, тип. | 74 % |
| Потребляемый входной ток при полной нагрузке | A: 338 мА |
| Потребляемый входной ток без нагрузки | A: 18 мА |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 160 ~ 250 % от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при коротком замыкании | Режим hiccup, автоматическое восстановление после устранения аварии |
| Предохранитель | Рекомендуется |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20 % ~ 90 % RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 % ~ 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Изоляция и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Емкость изоляции | 80 пФ max. |
| ЭМС излучения | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Безопасность | EAC TP TC 004 approved |
Надежность
| Параметр | Значение |
| MTBF | 900 тыс. ч min., MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,80 × 0,48 дюйма (Д × Ш × В) |
| Масса | 15 г |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | N.C. |
| 11 | N.C. |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Примечания
- Все параметры указаны для нормального входного напряжения, номинальной нагрузки и температуры окружающей среды 25 °C, влажности 70 % RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсатором 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Прочее
Серия SCW03 относится к 3-ваттным изолированным DC-DC преобразователям с одиночным выходом, предназначенным для применения в промышленной и аппаратной электронике, где требуются компактные размеры, гальваническая развязка и стабильное выходное напряжение.
