SCW03A-12
снят с производства

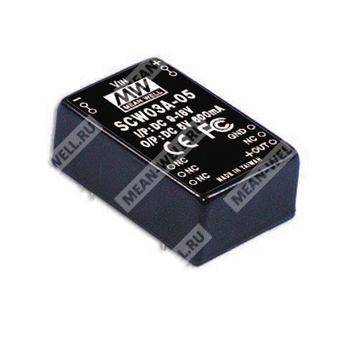

SCW03A-12 — изолированный DC-DC преобразователь питания на 12 В с одним выходом для промышленной электроники.
Расшифровка партномера
| Элемент обозначения | Значение |
| SCW03 | Серия 3-ваттных DC-DC преобразователей с одним выходом |
| A | Диапазон входного напряжения A: 9–18 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности
SCW03A-12 представляет собой миниатюрный изолированный DC-DC преобразователь постоянного тока с одним стабилизированным выходом 12 В. Компонент предназначен для преобразования входного напряжения широкого диапазона в гальванически развязанное выходное напряжение для применения в промышленной электронике, автоматике, системах управления и распределённой аппаратуре питания.
Особенности
- Диапазон входного напряжения 2:1.
- Гальваническая развязка вход/выход 1000 ВDC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Пятисторонний экранирующий металлический корпус.
- 100% испытание на прогрев.
- Высокая надёжность и низкая стоимость.
- Соответствие требованиям FCC / CE.
Характеристики
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 25–250 мА |
| Номинальная выходная мощность | 3 Вт |
| Пульсации и шум | 60 мВ пик-пик |
| Погрешность выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Частота переключения | Не менее 50 кГц |
| Коэффициент полезного действия тип. | 74% |
| Потребляемый ток при полной нагрузке | 338 мА |
| Потребляемый ток без нагрузки | 18 мА |
| Фильтр | Pi-цепь |
Защита
| Параметр | Значение |
| Перегрузка | 160–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Защита предусмотрена на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита на входе | Рекомендуется предохранитель |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -40 до +71 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | От -40 до +105 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
Надёжность
| Параметр | Значение |
| MTBF | 900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48" |
| Масса | 15 г |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | N.C. |
| 11 | N.C. |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Соответствие требованиям и стандарты
| Параметр | Значение |
| ЭМС излучение | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry; критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Примечания
- Параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары выводов и конденсаторов 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
Компонент поставляется как модульный DC-DC преобразователь в корпусе с металлическим экранированием; в документе отдельно указаны только масса и габариты.
