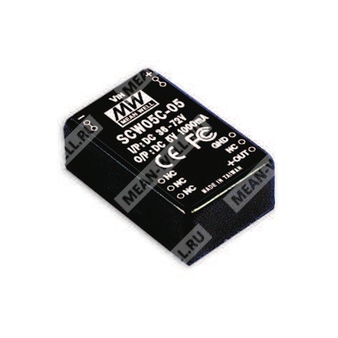

SCW05A-05 - изолированный DC-DC преобразователь с одним выходом мощностью 5 Вт для промышленной электроники.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| SCW |
Серия DC-DC преобразователей Mean Well с одним выходом |
| 05 |
Номинальная мощность 5 Вт |
| A |
Диапазон входного напряжения 9–18 В постоянного тока |
| 05 |
Выходное напряжение 5 В постоянного тока |
Общее назначение
SCW05A-05 — это миниатюрный изолированный DC-DC преобразователь с регулируемым одним выходом, предназначенный для питания узлов промышленной электроники от источников постоянного тока с обеспечением гальванической развязки, фильтрации и защиты от перегрузки и короткого замыкания.
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Вариант с диапазоном входа 4:1 доступен как опция для других исполнений серии.
- Гальваническая развязка вход/выход 1000 В DC.
- Вариант с развязкой 3000 В DC доступен как опция для других исполнений серии.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Металлический корпус с экранированием по пяти сторонам.
- 100% контроль приработки.
- Низкая стоимость и высокая надежность.
- Соответствие требованиям FCC и CE.
Параметры
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–18 В DC |
| Номинальная мощность |
5 Вт |
| Диапазон входного тока |
200–1000 мА |
| Частота переключения |
Не менее 50 кГц |
| КПД тип. |
75% |
| Входной ток при полной нагрузке |
617 мА |
| Входной ток без нагрузки |
41 мА |
| Фильтр |
Pi-сеть |
| Защита по входу |
Рекомендуется предохранитель |
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В DC |
| Номинальная мощность |
5 Вт |
| Диапазон выходного тока |
200–1000 мА |
| Пульсации и шум, макс. |
50 мВ п-п |
| Точность напряжения |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−40…+71 °C |
| Относительная влажность при работе |
20–90% RH, без конденсации |
| Температура хранения |
−40…+105 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C (в диапазоне 0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход/выход |
1 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции |
80 пФ макс. |
Надежность
| Параметр |
Значение |
| MTBF |
900 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Защита
| Параметр |
Значение |
| Перегрузка |
150–250% от номинальной выходной мощности |
| Тип защиты при перегрузке |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Выход защищен от короткого замыкания |
| Тип защиты при коротком замыкании |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Механические параметры
| Параметр |
Значение |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах |
1,25 × 0,80 × 0,48" |
| Масса |
15 г |
Назначение выводов
| Номер вывода |
Назначение |
| 2 и 3 |
−Vin |
| 9 |
Не подключен |
| 11 |
Не подключен |
| 14 |
+Vout |
| 16 |
−Vout |
| 22 и 23 |
+Vin |
Соответствие стандартам
- Соответствие EN55032 Class B.
- Соответствие FCC Part 15 Class B.
- Соответствие EAC TP TC 020.
- Соответствие EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A.
- Одобрение EAC TP TC 004.
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с применением эквивалентной 12-дюймовой витой пары, оснащенной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
