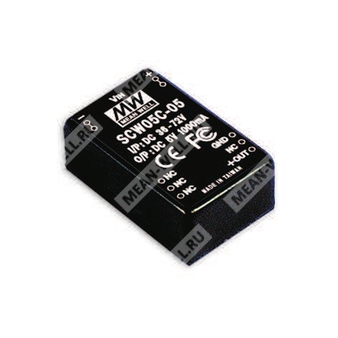

SCW05B-05 - изолированный DC-DC преобразователь 5 Вт с одним выходом для промышленной аппаратуры.
SCW05B-05 — это регулируемый изолированный DC-DC преобразователь серии SCW05 с одним выходом, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 5 В при мощности 5 Вт.
Расшифровка партномера
| SCW | Серия DC-DC преобразователей с одним регулируемым выходом |
| 05 | Номинальная мощность 5 Вт |
| B | Исполнение с широким входным диапазоном 18–36 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Основные особенности
- Диапазон входного напряжения 2:1.
- Опция входного диапазона 4:1.
- Гальваническая развязка вход/выход 1000 В DC.
- Опция изоляции вход/выход 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт естественной конвекции воздуха.
- Металлический корпус с экранированием по пяти сторонам.
- 100% выходной прогонный тест.
- Низкая стоимость при высокой надёжности.
- Соответствие требованиям FCC и CE.
Назначение
Преобразователь предназначен для питания узлов промышленной электроники, телекоммуникационного и измерительного оборудования, а также других устройств, требующих компактного изолированного источника питания с одним стабилизированным выходом.
Таблица параметров
| Параметр | Значение для SCW05B-05 |
| Номинальное входное напряжение | 24 В постоянного тока |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Выходное напряжение | 5 В |
| Номинальная выходная мощность | 5 Вт |
| Диапазон выходного тока | 111–556 мА |
| Частота переключения | Не менее 50 кГц |
| КПД при типовом режиме | 77% |
| Пульсации и шум | 60 мВ пик-пик |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Потребляемый входной ток при полной нагрузке | 301 мА |
| Потребляемый входной ток без нагрузки | 22 мА |
| Изоляционное испытательное напряжение | 1 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ максимум |
| Рабочая температура | −40…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,80 × 0,48" |
| Масса | 15 г |
Электрические характеристики по входу и выходу
| Раздел | Параметр | Значение |
| Вход | Диапазон входного напряжения | 18–36 В DC |
| Вход | Типовое КПД | 77% |
| Вход | Потребляемый ток при полной нагрузке | 301 мА |
| Вход | Потребляемый ток без нагрузки | 22 мА |
| Выход | Номинальное напряжение | 5 В |
| Выход | Диапазон выходного тока | 111–556 мА |
| Выход | Номинальная мощность | 5 Вт |
| Выход | Пульсации и шум | 60 мВ пик-пик |
| Выход | Линейная стабилизация | ±0,5% |
| Выход | Нагрузочная стабилизация | ±0,5% |
| Выход | Точность | ±2,0% |
Защита
| Параметр | Значение |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при коротком замыкании | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Предохранитель | Рекомендуется |
Условия эксплуатации и соответствие
| Параметр | Значение |
| Рабочая температура | −40…+71 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+105 °C, 10…95% RH |
| Вибростойкость | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| ЭМС-излучение | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Механические данные
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48" |
| Масса | 15 г |
| Допуск на размеры | ±0,5 мм |
| Допуск на выводы | ±0,5 мм |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | −Vin |
| 9 | Не используется |
| 11 | Не используется |
| 14 | +Vout |
| 16 | −Vout |
| 22 и 23 | +Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, подключённой с конденсатором 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Нагрузочная стабилизация измеряется от 20% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
