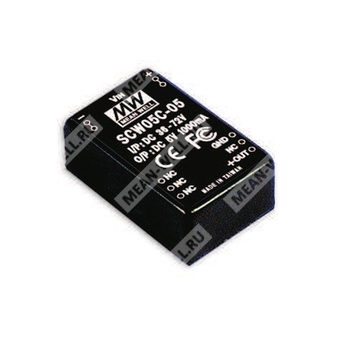

SCW05B-12 - изолированный DC-DC преобразователь с одним выходом 12 В мощностью 5,6 Вт для промышленной электроники.
Назначение
SCW05B-12 представляет собой компактный изолированный модульный DC-DC преобразователь серии SCW05 с одним регулируемым выходом, предназначенный для преобразования широкого диапазона входного постоянного напряжения в стабилизированное выходное напряжение 12 В. Компонент ориентирован на применение в системах промышленной электроники, автоматизации, телекоммуникационного и контрольно-измерительного оборудования.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| SCW | Серия | DC-DC преобразователь серии SCW |
| 05 | Номинальная мощность | 5 Вт |
| B | Диапазон входного напряжения | 18–36 В постоянного тока |
| 12 | Выходное напряжение | 12 В постоянного тока |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Опция широкого диапазона входного напряжения 4:1 для соответствующих исполнений серии.
- Гальваническая развязка вход-выход 1000 В DC.
- Опция усиленной изоляции вход-выход 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Металлический экранированный корпус с защитой по пяти сторонам.
- 100% испытание на прогонку в режиме burn-in.
- Высокая надежность при низкой стоимости.
- Сертификация FCC и CE.
Области применения
- Промышленные системы управления.
- Автоматизация и измерительная техника.
- Встроенные источники питания оборудования.
- Аппаратура связи и передачи данных.
- Любые узлы, где требуется изолированное стабилизированное питание 12 В.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Выходная мощность | 5,6 Вт |
| Диапазон регулирования выходного тока | 94–470 мА |
| Пульсации и шум | 60 мВ пик-пик |
| Точность выходного напряжения | ±2,0% |
| Частота преобразования | 50 кГц минимум |
| КПД типовой | 80% |
| Потребление входного тока при полной нагрузке | 147 мА |
| Потребление входного тока без нагрузки | 12 мА |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В DC |
| Номинальное входное напряжение для исполнения B | 24 В DC |
| Входной ток при полной нагрузке | 147 мА |
| Входной ток без нагрузки | 12 мА |
| Фильтр | Pi-цепь |
| Защита по входу | Рекомендуется предохранитель |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 94–470 мА |
| Номинальная выходная мощность | 5,6 Вт |
| Пульсации и шум | 60 мВ пик-пик |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
Защита
| Параметр | Значение |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защищен по выходу |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ... +71 °C |
| Рабочая температура при учете снижения нагрузки | См. кривую снижения нагрузки |
| Рабочая влажность | 20% ... 90% RH, без конденсации |
| Температура хранения | -40 ... +105 °C |
| Влажность хранения | 10% ... 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции | 80 пФ максимум |
Надежность
| Параметр | Значение |
| MTBF | 900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные и механические данные
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 |
| Масса | 15 г |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | Не подключен |
| 11 | Не подключен |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, подключенной керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Нестабильность по линии измеряется от нижнего до верхнего предела диапазона входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
