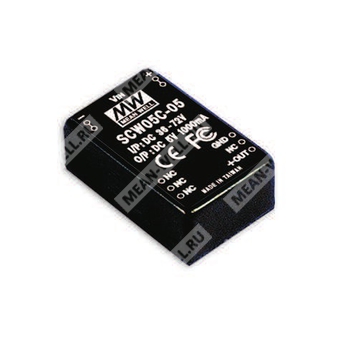

SCW05C-05 - изолированный DC-DC преобразователь 5 Вт с одним выходом для промышленных систем питания.
SCW05C-05 — это компактный модульный DC-DC преобразователь серии SCW05 с одним регулируемым выходом, входом широкого диапазона 36…72 В DC и гальванической развязкой 1 кВ DC. Предназначен для преобразования постоянного напряжения в стабилизированное выходное напряжение 5 В при мощности до 5,6 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SCW | Серия DC-DC преобразователей Mean Well SCW |
| 05 | Класс мощности 5 Вт |
| C | Входной диапазон C: 36…72 В DC |
| 05 | Выходное напряжение 5 В |
Основные особенности
- Широкий диапазон входного напряжения 36…72 В DC
- Выходная мощность 5,6 Вт
- Гальваническая развязка вход/выход 1000 В DC
- Компактное исполнение для печатного монтажа
- Встроенный входной EMI-фильтр
- Защита от короткого замыкания и перегрузки
- Корпус с металлическим экраном, экранирование по пяти сторонам
- Испытание 100% приработкой
- Высокая надёжность и низкая стоимость
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Диапазон выходного тока | 94…470 мА |
| Номинальная выходная мощность | 5,6 Вт |
| Пульсации и шум | 60 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В DC |
| Номинальный диапазон серии | Вариант C |
| Минимальная частота переключения | 50 кГц |
| КПД, тип. | 77% |
| Входной ток при полной нагрузке | 147 мА |
| Входной ток без нагрузки | 12 мА |
| Фильтр | Pi-цепь |
Защита
| Параметр | Значение |
| Перегрузка | 150…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Входная защита | Рекомендуется предохранитель |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ, max. |
| Стандарты безопасности | EAC TP TC 004 approved |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Условия эксплуатации и надёжность
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Примечание к температуре | С учётом кривой снижения выходной мощности |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48" |
| Обозначение габаритов | Длина × ширина × высота |
| Масса | 15 г |
Назначение выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | Не подключен |
| 11 | Не подключен |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на выходе с использованием 12-дюймовой витой пары, оконечной нагрузкой которой является конденсатор 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя при перегрузке или коротком замыкании более 30 секунд.
