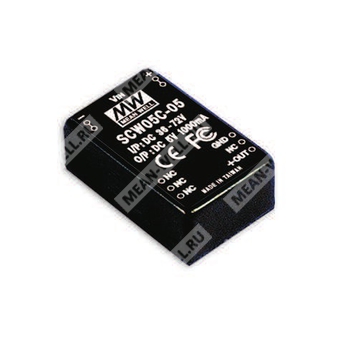

SCW05C-09 - изолированный DC-DC преобразователь с одним выходом 9 В и мощностью 5 Вт.
Назначение: преобразование постоянного напряжения широкого входного диапазона в стабилизированное изолированное выходное напряжение 9 В для применения в промышленной электронике и системах питания.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| SCW |
Серия DC-DC преобразователей Mean Well SCW |
| 05 |
Номинальная выходная мощность 5 Вт |
| C |
Входной диапазон C: 36 ~ 72 В постоянного тока |
| 09 |
Номинальное выходное напряжение 9 В |
Общее описание
SCW05C-09 относится к серии миниатюрных изолированных DC-DC преобразователей с одним выходом. Компонент предназначен для формирования стабилизированного напряжения 9 В из входной шины 36 ~ 72 В постоянного тока. Преобразователь выполнен в компактном корпусе с металлическим экранированием, рассчитан на промышленное применение, обладает встроенным EMI-фильтром и защитами от перегрузки и короткого замыкания.
Особенности
- Диапазон входного напряжения 4:1 для исполнения C.
- Выходная мощность 5 Вт.
- Изоляция вход/выход 1000 В DC.
- Вариант с 3000 В DC изоляции — опционально для серии.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический корпус с экранированием по пяти сторонам.
- 100% испытание на прогрев.
- Высокая надёжность и низкая стоимость.
Входные параметры
| Параметр |
Значение |
| Входное напряжение |
36 ~ 72 В постоянного тока |
| Диапазон входного напряжения |
C: 36 ~ 72 В постоянного тока |
| Частота преобразования |
50 кГц минимум |
| КПД при полной нагрузке |
77% |
| Входной ток при полной нагрузке |
147 мА |
| Входной ток без нагрузки |
12 мА |
| Фильтр |
Pi-цепь |
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
9 В |
| Диапазон выходного тока |
111 ~ 556 мА |
| Номинальная выходная мощность |
5 Вт |
| Пульсации и шум |
60 мВ пик-пик |
| Точность выходного напряжения |
±2,0% |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±0,5% |
Защита
| Параметр |
Значение |
| Перегрузка |
150 ~ 250% от номинальной выходной мощности |
| Тип защиты при перегрузке |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Выход защищён от короткого замыкания |
| Тип защиты при коротком замыкании |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
−40 ~ +71 °C |
| Снижение допустимой нагрузки |
См. кривую снижения нагрузки по температуре |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура хранения |
−40 ~ +105 °C |
| Влажность хранения |
10% ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Изоляция и электрическая прочность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 1 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
80 пФ максимум |
Надёжность
| Параметр |
Значение |
| MTBF |
900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Соответствие требованиям безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
EAC TP TC 004 approved |
| Эмиссия ЭМС |
Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2,3,4,5,6,8; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
| Испытательное напряжение по изоляции для ЭМС/безопасности |
Вход/выход: 1 кВ DC |
Механические характеристики
| Параметр |
Значение |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах |
1,25 × 0,80 × 0,48 дюйма |
| Масса |
15 г |
Назначение выводов
| Номер вывода |
Назначение |
| 2 и 3 |
−Vin |
| 9 |
Не используется |
| 11 |
Не используется |
| 14 |
+Vout |
| 16 |
−Vout |
| 22 и 23 |
+Vin |
Примечания
- Все параметры, если не указано иное, измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары с конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
- Значения размеров указаны в миллиметрах, если не оговорено иное.
Упаковка
Масса изделия составляет 15 г. Габаритные размеры: 31,8 × 20,3 × 12,2 мм.
