SCW05C-12 - изолированный DC-DC преобразователь на 12 В для питания маломощных нагрузок от источников 36–72 В.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SCW05 | Серия изолированных DC-DC преобразователей мощностью 5 Вт |
| Входная группа | C | Широкий диапазон входного напряжения 36–72 В постоянного тока |
| Выходное напряжение | 12 | Стабилизированное выходное напряжение 12 В |
Назначение и особенности

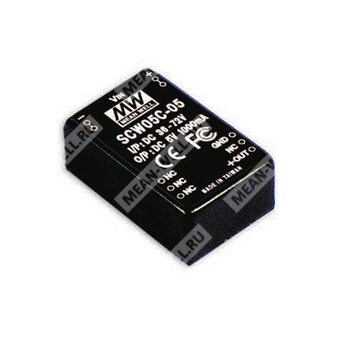

SCW05C-12 представляет собой миниатюрный изолированный DC-DC преобразователь серии SCW05 с одним выходом. Компонент предназначен для формирования стабилизированного напряжения 12 В постоянного тока из источника с широким диапазоном входного напряжения 36–72 В постоянного тока. Преобразователь рассчитан на промышленное применение, обеспечивает гальваническую развязку входа и выхода, оснащён встроенным EMI-фильтром и реализует защиту от перегрузки и короткого замыкания.
Особенности
- Диапазон входного напряжения 36–72 В постоянного тока.
- Гальваническая развязка вход/выход 1000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией.
- Металлический корпус с экранированием по пяти сторонам.
- 100% испытание на прогрев (burn-in).
- Высокая надёжность и низкая стоимость.
- Соответствие требованиям FCC и CE.
- Изоляционное исполнение по стандартам EAC TP TC.
Область применения
Преобразователь применяется в промышленной электронике, телекоммуникационном оборудовании, распределённых системах питания, устройствах автоматики, измерительной технике и других узлах, где требуется маломощное изолированное стабилизированное питание 12 В от источников с широким входным диапазоном.
Основные параметры
| Выходное напряжение | 12 В |
| Номинальная выходная мощность | 5,6 Вт |
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Рабочая частота преобразования | не менее 50 кГц |
| КПД, тип. | 80% |
| Пульсации и шум, макс. | 60 мВ п-п |
| Гальваническая развязка | 1000 В DC вход/выход |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
Вход
| Диапазон входного напряжения | 36–72 В постоянного тока |
| Ток потребления при полной нагрузке | 147 мА |
| Ток потребления без нагрузки | 12 мА |
| Фильтр | Pi-цепь |
| Защита | Рекомендуется предохранитель |
Выход
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 94–470 мА |
| Номинальная выходная мощность | 5,6 Вт |
| Пульсации и шум | 60 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
Защита
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Хиккап-режим, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от КЗ |
| Тип защиты от короткого замыкания | Хиккап-режим, автоматическое восстановление после устранения неисправности |
Электрическая изоляция и ЭМС
| Испытательное напряжение изоляции | 1 кВ DC между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ макс. |
| Эмиссия | Соответствие EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 004 approved |
Условия эксплуатации
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения | -40…+105 °C |
| Влажность хранения | 10%…95% RH |
| Температурная характеристика | Работа с учётом кривой снижения нагрузки при повышении температуры |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность и конструктив
| MTBF | 900 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48″ |
| Масса | 15 г |
Примечания
| 1 | Все параметры измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, завершённой конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке. |
| 4 | Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки. |
| 5 | Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд. |
Конфигурация выводов
| Номер вывода | Назначение |
| 2 и 3 | -Vin |
| 9 | N.C. |
| 11 | N.C. |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Механические размеры
Корпусный формат: 31,8 × 20,3 × 12,2 мм. Указаны также размеры посадочного и конструктивного исполнения на чертеже: 15,24 мм; 20,3 мм; 12,2 мм; 2,54 мм; 5,08 мм; 3,81 мм; 17,8 мм.
Упаковка
В документе сведения о типе транспортной упаковки или количестве изделий в упаковке не указаны.
