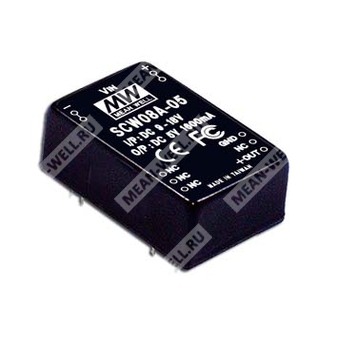

SCW08A-05 — изолированный DC-DC преобразователь 8 Вт с выходом 5 В и широким диапазоном входного напряжения.
Назначение: преобразование постоянного напряжения в стабилизированное изолированное выходное напряжение 5 В для применения в промышленной и электронной аппаратуре.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| SCW | Серия DC-DC преобразователей Mean Well SCW |
| 08 | Номинальная мощность 8 Вт |
| A | Вариант входного диапазона: 9–18 В DC |
| 05 | Номинальное выходное напряжение 5 В |
Краткое описание
SCW08A-05 представляет собой миниатюрный изолированный DC-DC преобразователь серии SCW08 с одним стабилизированным выходом 5 В. Модуль рассчитан на широкий диапазон входного напряжения 9–18 В DC, обеспечивает гальваническую развязку входа и выхода 1,5 кВ DC и ориентирован на применение в распределённых системах питания, промышленной автоматике и электронной аппаратуре.
Особенности
- Широкий диапазон входного напряжения 9–18 В DC.
- Выходная мощность 8 Вт.
- Гальваническая развязка вход/выход 1,5 кВ DC.
- Встроенный входной EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Корпус с металлическим экраном по пяти сторонам.
- Испытание при полной нагрузке в режиме burn-in.
- Низкая стоимость и высокая надёжность.
- Входной и выходной выводы рассчитаны на монтаж в соответствии с конфигурацией выводов серии.
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–18 В DC |
| Входной ток при полной нагрузке | 888 мА |
| Входной ток без нагрузки | 50 мА |
| Фильтр | Pi network |
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 320–1600 мА |
| Номинальная мощность | 8 Вт |
| Пульсации и шум | 50 мВп-п |
| Погрешность выходного напряжения | ±2,0% |
| Частота переключения | 50 кГц min. |
| Максимальная внешняя ёмкостная нагрузка | 1000 мкФ |
Параметры регулирования
| Параметр | Значение |
|---|
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 110–250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при КЗ | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита по входу | Предохранитель |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20%–90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10%–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 250 пФ max. |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Параметр | Значение |
|---|
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность и конструктивные данные
| Параметр | Значение |
|---|
| MTBF | 900 тыс. ч min., MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,80 × 0,48 inch (L × W × H) |
| Масса | 17,5 г |
Конфигурация выводов
| Номер вывода | Назначение |
|---|
| 2 и 3 | -Vin |
| 9 | Не подключён |
| 11 | Не подключён |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Упаковка
| Параметр | Значение |
|---|
| Стандартная упаковка | В трубках |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с 12-дюймовым витым проводом, подключённым параллельно керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому значению входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Следует предотвращать работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
