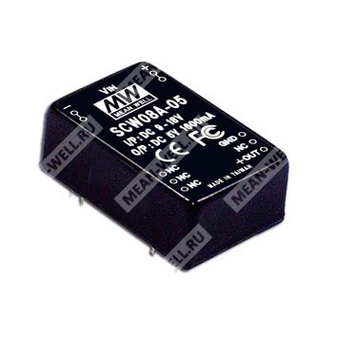

SCW08A-12 - изолированный DC-DC преобразователь 8 Вт с выходным напряжением 12 В для промышленной электроники.
SCW08A-12 — это регулируемый одновыходный DC-DC преобразователь серии SCW08, предназначенный для преобразования постоянного напряжения с изоляцией входа и выхода в промышленной и электронной аппаратуре. Компонент обеспечивает номинальную мощность 8 Вт, широкий входной диапазон, высокую гальваническую развязку, а также защиту от перегрузки и короткого замыкания.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенный ЭМИ-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение свободной конвекцией воздуха.
- Металлический корпус с экранированием по пяти сторонам.
- 100% испытание на прогрев под полной нагрузкой.
- Высокая надежность и низкая стоимость.
- Срок службы по MTBF: 900 тыс. часов минимум.
Расшифровка партномера
| Обозначение серии | SCW08 | Серия DC-DC преобразователей мощностью 8 Вт |
| Исполнение по входному диапазону | A | Вход 9 ~ 18 В DC |
| Номинальное выходное напряжение | 12 | 12 В |
Технические параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальная мощность | 8 Вт |
| Диапазон выходного тока | 134 ~ 670 мА |
| Пульсации и шум | 60 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Рабочая частота преобразования | 50 кГц минимум |
| Максимальная внешняя емкостная нагрузка | 220 мкФ |
Вход
| Диапазон входного напряжения | 9 ~ 18 В DC |
| Входной ток при полной нагрузке | 888 мА |
| Входной ток на холостом ходу | 50 мА |
| Фильтр | Pi network |
Защита
| Перегрузка | 110 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Предохранитель | Рекомендуется |
Параметры изоляции и безопасности
| Испытательное напряжение изоляции | Вход / выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Изоляционная емкость | 250 пФ максимум |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
ЭМС
| Помехоэмиссия | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; light industry level, criteria A; EAC TP TC 020 |
Условия эксплуатации
| Рабочая температура | -40 ~ +71 ℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надежность
| MTBF | 900 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
Габаритные размеры
| Размеры | 31,8 × 20,3 × 12,2 мм |
| Размеры в дюймах | 1,25 × 0,80 × 0,48" |
| Масса | 17,5 г |
Назначение выводов
| 2 и 3 | -Vin |
| 9 | Не подключен |
| 11 | Не подключен |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Упаковка
| Упаковка | Стандартная трубка |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальных условиях входа, номинальной нагрузке и температуре окружающей среды 25 ℃, если не оговорено иначе.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, оконеченной конденсатором 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от низкого до высокого значения входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
