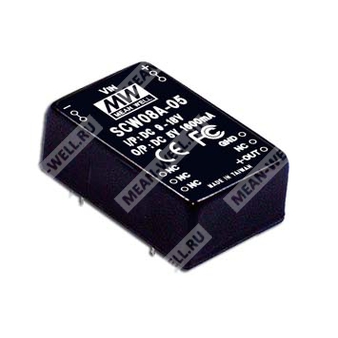

SCW08A-15 - компактный изолированный DC/DC-преобразователь 8 Вт с одним выходом 15 В для промышленной аппаратуры.
Назначение и основные особенности
SCW08A-15 — это регулируемый DC/DC-преобразователь с одним выходом, предназначенный для преобразования постоянного напряжения широкого входного диапазона в стабилизированное выходное напряжение 15 В. Модуль применяется в промышленной электронике, системах автоматизации, телекоммуникационном и измерительном оборудовании, где требуется гальваническая развязка, компактные габариты и высокая надежность.
Серия SCW08 характеризуется входной изоляцией 1500 В DC, встроенным фильтром ЭМС, защитой от короткого замыкания и перегрузки, а также выполнением в пятистороннем металлическом экране.
Расшифровка партномера
| Обозначение | Расшифровка |
| SCW | Серия DC/DC-преобразователей с регулируемым одним выходом |
| 08 | Номинальная мощность 8 Вт |
| A | Входной диапазон: 9…18 В DC |
| 15 | Номинальное выходное напряжение 15 В |
Особенности
- Широкий входной диапазон 2:1.
- Гальваническая развязка вход/выход 1500 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Пятисторонний металлический экран.
- Испытание на 100% полной нагрузки при прогоне.
- Высокая надежность и низкая стоимость.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 106…533 мА |
| Номинальная мощность | 8 Вт |
| Пульсации и шум | 80 мВ п-п |
| Регулировка по линии | ±0,5 % |
| Регулировка по нагрузке | ±0,5 % |
| Погрешность выходного напряжения | ±2,0 % |
| Частота преобразования | 50 кГц, минимум |
| Максимальная внешняя ёмкостная нагрузка | 220 мкФ |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 9…18 В DC |
| Ток холостого хода | 50 мА |
| Ток при полной нагрузке | 215 мА |
| Тип входного фильтра | Pi-цепь |
| Потребляемый входной ток при полной нагрузке | 50 мА |
Эффективность
| Параметр | Значение |
| КПД типовой | 79 % |
Защита
| Параметр | Значение |
| Перегрузка | 110…250 % от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при КЗ | Режим hiccup, автоматическое восстановление после устранения аварии |
| Предохранитель | Рекомендуется |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1500 В DC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Ёмкость изоляции | 250 пФ, максимум |
| Стандарт безопасности | EAC ТР ТС 020/2011, одобрено |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC ТР ТС 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC ТР ТС 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 % / °C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 900 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 дюйма (Д × Ш × В) |
| Масса | 17,5 г |
| Размеры корпуса | 31,8 × 20,3 × 12,2 мм |
Назначение выводов
| Номер вывода | Функция |
| 2 и 3 | -Vin |
| 9 | Не используется |
| 11 | Не используется |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубчатая упаковка |
| Количество в трубе | 15 шт. |
| Масса одной трубы | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размер коробки | L600 × W230 × H220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, относительная влажность 70 %.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, terminated с конденсаторами 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулировка по нагрузке измеряется при нагрузке от 20 % до 100 % от номинальной.
- Для предотвращения повреждения преобразователя не допускайте работу в режиме перегрузки или короткого замыкания более 30 секунд.
