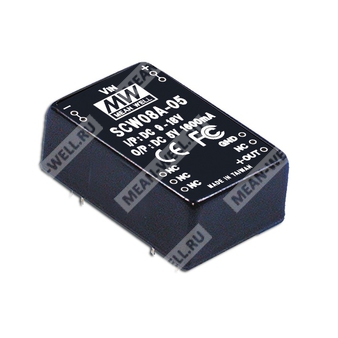

SCW08B-05 - изолированный DC-DC преобразователь с одним выходом для промышленного питания.
Назначение: преобразование постоянного напряжения в стабилизированное выходное напряжение 5 В при гальванической развязке входа и выхода, для применения в промышленной электронике и системах питания.
Расшифровка партномера
| Позиция | Расшифровка |
| SCW | Серия DC-DC преобразователей Mean Well |
| 08 | Номинальная мощность 8 Вт |
| B | Диапазон входного напряжения 18 ~ 36 В DC |
| 05 | Выходное напряжение 5 В |
Краткое описание
SCW08B-05 представляет собой стабилизированный изолированный преобразователь постоянного тока в постоянный ток с одним выходом, рассчитанный на мощность 8 Вт. Модуль обеспечивает гальваническую развязку входа и выхода 1500 В DC, имеет встроенный EMI-фильтр, защиту от короткого замыкания и перегрузки, а также металлический экранированный корпус с пятисторонним экраном.
Особенности
- Широкий диапазон входного напряжения 2:1.
- Изоляция входа/выхода 1500 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение естественной конвекцией воздуха.
- Металлический корпус с пятисторонним экраном.
- Испытание на 100% полную нагрузку при прогоне.
- Низкая стоимость при высокой надёжности.
- Декларируемый срок службы по MTBF 900 тыс. часов минимум.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон тока нагрузки | 320 ~ 1600 мА |
| Номинальная мощность | 8 Вт |
| Пульсации и шум | 50 мВпик-пик |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота преобразования | 50 кГц минимум |
| Максимальная внешняя ёмкость нагрузки | 1000 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18 ~ 36 В DC |
| Входной ток без нагрузки | 25 мА |
| Входной ток при полной нагрузке | 426 мА |
| Фильтр по входу | Pi-образная цепь |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения аварии |
| Предохранитель | Рекомендуется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ~ +71 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 250 пФ максимум |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry; критерий A; EAC TP TC 020 |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 900 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 31,8 × 20,3 × 12,2 мм |
| Размеры корпуса в дюймах | 1,25 × 0,80 × 0,48 дюйма |
| Масса | 17,5 г |
Подключение
| Контакт | Назначение |
| 2 и 3 | Вход «минус» |
| 9 | Не подключён |
| 11 | Не подключён |
| 14 | Выход «плюс» |
| 16 | Выход «минус» |
| 22 и 23 | Вход «плюс» |
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубка |
| Количество в трубке | 15 шт. |
| Масса трубки | 313 г |
| Количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размер коробки | L600 × W230 × H220 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Для предотвращения повреждений не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
