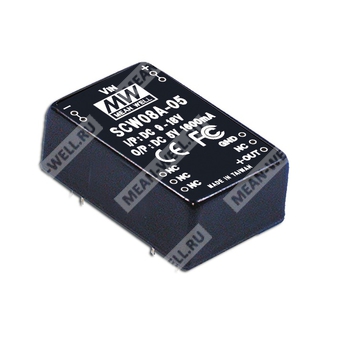

SCW08C-05 - изолированный DC-DC преобразователь 8 Вт с одним выходом 5 В для промышленной электроники.
SCW08C-05 представляет собой регулируемый DC-DC преобразователь серии SCW08 с одним выходом, номинальной мощностью 8 Вт, широким диапазоном входного напряжения и гальванической развязкой 1500 ВDC между входом и выходом. Компонент предназначен для построения локальных источников питания в системах промышленной автоматики, электронной аппаратуры и распределённых узлов питания.
Расшифровка партномера
| Позиция в маркировке | Расшифровка |
| SCW | Серия регулируемых DC-DC преобразователей Mean Well |
| 08 | Номинальная мощность 8 Вт |
| C | Диапазон входного напряжения C: 36…72 В DC |
| 05 | Выходное напряжение 5 В DC |
Основные особенности
- Диапазон входного напряжения 2:1.
- Гальваническая развязка вход/выход 1500 ВDC.
- Встроенный EMC-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение свободной конвекцией воздуха.
- Пятисторонний экранирующий металлический корпус.
- 100% испытание на прогон под полной нагрузкой.
- Высокая надёжность и низкая стоимость.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В DC |
| Входной фильтр | Pi-образный |
| Входной ток холостого хода | 15 мА |
| Входной ток при полной нагрузке | 215 мА |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Диапазон выходного тока | 106…533 мА |
| Номинальная мощность | 8 Вт |
| Пульсации и шум, максимум | 60 мВп-п |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Частота переключения | 50 кГц, не менее |
| Максимальная внешняя ёмкостная нагрузка | 220 мкФ |
Защита
| Параметр | Значение |
| Перегрузка | 110…250% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при КЗ | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Предохранитель | Рекомендуется |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -40…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибростойкость | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 250 пФ, максимум |
| Стандарты безопасности | EAC TP TC 020/2011, одобрено |
| Электромагнитная совместимость, помехоэмиссия | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8; уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 900 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах | 1,25 × 0,80 × 0,48 дюйма |
| Масса | 17,5 г |
Назначение выводов
| Контакт | Назначение |
| 2 и 3 | -Vin |
| 9 | Не используется |
| 11 | Не используется |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубчатая упаковка |
| Количество в трубе | 15 шт. |
| Масса трубы | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размеры коробки | L600 × W230 × H220 мм |
Примечания
1. Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
3. Нестабильность по линии измеряется от нижней до верхней границы входного диапазона.
4. Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
5. Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
