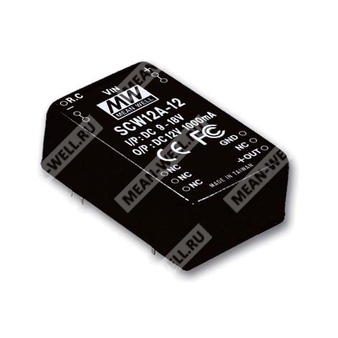

SCW12A-12 - изолированный DC-DC преобразователь 12 Вт с входом 9–18 В и выходом 12 В для промышленной электроники.
Краткое назначение: преобразование постоянного напряжения источника в стабилизированное изолированное выходное напряжение 12 В с мощностью до 12 Вт.
Расшифровка партномера
| SCW | Серия изолированных DC-DC преобразователей Mean Well |
| 12 | Номинальная мощность 12 Вт |
| A | Диапазон входного напряжения 9–18 В DC |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет естественной конвекции воздуха.
- Пятисторонний экранированный металлический корпус.
- 100% испытание при полной нагрузке.
- Низкая стоимость и высокая надежность.
- Модифицированные исполнения доступны для выходов 2,5 В и 3,3 В.
Вход
| Диапазон входного напряжения | 9–18 В DC |
| Входной ток при полной нагрузке | 1245 мА |
| Входной ток без нагрузки | 70 мА |
| Фильтр | Pi-цепь |
| Защита | Предохранитель рекомендуется |
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальная мощность | 12 Вт |
| Диапазон выходного тока | 480–2400 мА |
| Пульсации и шум | 50 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения | 400 кГц, минимум |
| Максимальная внешняя емкостная нагрузка | 1000 мкФ |
Защита
| Перегрузка | 110–180% от номинальной выходной мощности |
| Тип защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты при КЗ | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -40...+71 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40...+105 °C, 10–95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции | 2200 пФ максимум |
ЭМС и безопасность
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC Part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011, утверждено |
Управление
| Дистанционное управление | Включение: R.C. относительно -Vin более 4 В DC или разомкнуто |
| Дистанционное управление | Выключение: R.C. относительно -Vin менее 1 В DC или замкнуто |
Механические параметры
| Габаритные размеры | 31,8 × 20,3 × 12,2 мм |
| Габаритные размеры в дюймах | 1,25 × 0,80 × 0,48 |
| Масса | 17,5 г |
| Тип корпуса | Металлический экранированный корпус |
MTBF
| Минимальная наработка на отказ | 600 тыс. часов |
| Методика оценки | MIL-HDBK-217F (25 °C) |
Выводы и назначение выводов
| 1 | R.C. |
| 2 и 3 | -Vin |
| 9 | N.C. |
| 11 | N.C. |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%.
- Пульсации и шум измеряются при 20 МГц, используя 12-дюймовый витой провод с керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Нестабильность по линии измеряется от минимального до максимального значения входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 20% до 100% номинальной нагрузки.
- Время наработки на отказ рассчитывается при температуре окружающей среды 25 °C.
- Во избежание превышения температуры не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Упаковка | Стандартная трубная упаковка |
| Количество в трубе | 15 шт. |
| Масса одной трубы | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса одной коробки | 17 кг |
| Размер коробки | 600 × 230 × 220 мм |
| Длина трубы | 520 мм |
