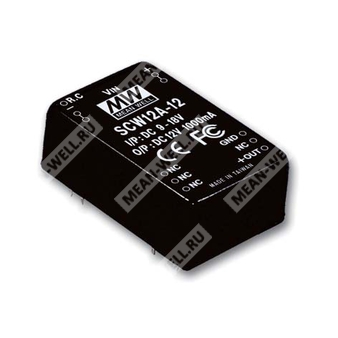

SCW12C-12 - изолированный DC-DC преобразователь 12 Вт с одним выходом для промышленной электроники.
Компактный модульный DC-DC преобразователь серии SCW12, предназначенный для формирования стабилизированного выходного напряжения 12 В из широкого диапазона входного постоянного напряжения с гальванической развязкой 1500 ВDC, встроенным EMI-фильтром, защитой от перегрузки и короткого замыкания, а также дистанционным включением/выключением.
Расшифровка партномера
| Обозначение | Расшифровка |
| SCW | Серия изолированных DC-DC преобразователей Mean Well |
| 12 | Номинальная мощность 12 Вт |
| C | Вариант входного диапазона C: 36 ~ 72 ВDC |
| 12 | Выходное напряжение 12 В |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Гальваническая развязка вход-выход 1500 ВDC.
- Встроенное дистанционное включение/выключение.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Пятисторонний экранирующий металлический корпус.
- 100% испытание при полной нагрузке.
- Низкая стоимость и высокая надежность.
- Варианты с модифицированным выходным напряжением 2,5 В / 3,3 В доступны в серии.
Назначение
Преобразователь предназначен для применения в промышленной электронике, системах распределенного питания, телекоммуникационном и встраиваемом оборудовании, где требуется локальная стабилизация напряжения и электрическая развязка цепей.
Выходные параметры
| Параметр | Значение для SCW12C-12 |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 160 ~ 800 мА |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 60 мВ п-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Погрешность выходного напряжения | ±2,0% |
| Частота преобразования | 400 кГц, минимум |
| Максимальная внешняя емкость нагрузки | 220 мкФ |
Входные параметры
| Параметр | Значение для SCW12C-12 |
| Входной диапазон | 36 ~ 72 ВDC |
| Потребляемый ток без нагрузки | 25 мА |
| Потребляемый ток при полной нагрузке | 320 мА |
| Фильтрация по входу | Pi-образная схема |
| Рекомендуемый предохранитель | Предохранитель рекомендуется |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВDC |
| Сопротивление изоляции | 100 МОм / 500 ВDC / 25°C / 70% RH |
| Изоляционная емкость | 2200 пФ, максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +71°C, с учетом кривой дерейтингa |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +105°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, общая продолжительность 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011, одобрено |
| Эмиссия | Соответствие BS EN/EN55032 Class A, FCC part 15 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Режим дистанционного управления
| Параметр | Значение |
| Логика включения | Power ON: R.C. ~ -Vin > 4 ВDC или разомкнуто |
| Логика выключения | Power OFF: R.C. ~ -Vin < 1 ВDC или короткое замыкание |
Надежность
| Параметр | Значение |
| MTBF | 600 000 ч минимум, MIL-HDBK-217F (25°C) |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 31,8 × 20,3 × 12,2 мм |
| Размеры корпуса в дюймах | 1,25 × 0,80 × 0,48" |
| Масса | 17,5 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | R.C. |
| 2 и 3 | -Vin |
| 9 | Не подключен |
| 11 | Не подключен |
| 14 | +Vout |
| 16 | -Vout |
| 22 и 23 | +Vin |
Упаковка
| Параметр | Значение |
| Упаковка | Трубка |
| Количество в трубке | 15 шт. |
| Масса одной трубки | 313 г |
| Максимальное количество в коробке | 750 шт. |
| Масса коробки | 17 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
- Все параметры указаны при нормальных входных условиях, номинальной нагрузке и температуре окружающей среды 25°C, 70% RH.
- Пульсации и шум измеряются при 20 МГц полосе пропускания с использованием 12-дюймового витого провода на выходе и внешнего конденсатора 0,1 мкФ + 47 мкФ.
- Стабилизация по линии измеряется от низкого к высокому пределу при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Проверка перегрузки проводится в режиме перегрузки или короткого замыкания более 30 секунд.
