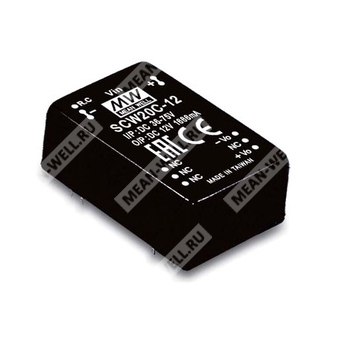

SCW20C-05 - изолированный стабилизированный DC-DC преобразователь 20 Вт в корпусе DIP24 для входа 36–75 В и выхода 5 В.
SCW20C-05 — модульный изолированный преобразователь постоянного тока с регулированием выходного напряжения, предназначенный для применения в промышленной электронике, телекоммуникационных и распределённых системах питания. Компонент выполнен в корпусе DIP24 со стандартным расположением выводов, обеспечивает широкий диапазон входного напряжения 36–75 В и формирует стабилизированное выходное напряжение 5 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| SCW20 | Серия изолированных и стабилизированных DC-DC преобразователей мощностью 20 Вт |
| C | Входной диапазон C: 36–75 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Особенности
- Корпус DIP24 со стандартным промышленным расположением выводов.
- Входной диапазон 2:1.
- Диапазон рабочей температуры: от −40 до +80 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032 по излучаемым помехам, класс A, при использовании дополнительных компонентов.
- КПД до 89%.
- Защита от короткого замыкания с непрерывным режимом работы.
- Защита от перегрузки.
- Изоляция вход-выход 1,5 кВ постоянного тока.
- Дистанционное управление включением/выключением.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SCW20 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи мощностью 20 Вт в корпусе DIP24. Изделие использует стандартную для отрасли распиновку, обладает высокой эффективностью до 89%, широким диапазоном рабочих температур от −40 до +80 °C и уровнем изоляции входа относительно выхода 1,5 кВ постоянного тока. Модели серии рассчитаны на различные диапазоны входного напряжения 9–18 В, 18–36 В и 36–75 В, а также на выходные напряжения 5 В, 12 В и 15 В. Версия SCW20C-05 относится к исполнению для входа 36–75 В и выхода 5 В.
Основные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 20 Вт |
| КПД | 86% |
| Выходное напряжение | 5 В |
| Максимальный выходной ток | 4000 мА |
| Диапазон входного напряжения | 36–75 В постоянного тока |
| Пусковой ток холостого хода | 45 мА |
| Потребляемый ток при полной нагрузке | 484 мА |
| Максимальная нагрузка на конденсатор | 1000 мкФ |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | A: 9–18 В; B: 18–36 В; C: 36–75 В постоянного тока |
| Фильтр | П-образный |
| Защита по входу | Рекомендуется предохранитель. Для 12 В моделей: 4 А, медленный; для 24 В моделей: 2 А, медленный; для 48 В моделей: 1 А, медленный |
| Потребляемая внутренная мощность | 500 мВт |
Параметры выхода
| Параметр | Значение |
| Точность выходного напряжения | ±2% |
| Номинальная мощность | 20 Вт |
| Пульсации и шум | 80 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Частота переключения | 400 кГц |
Защита
| Параметр | Значение |
| Короткое замыкание | Тип защиты: непрерывная, с автоматическим восстановлением |
| Перегрузка | 120–190% от номинальной выходной мощности |
| Восстановление после перегрузки | Автоматическое после устранения аварийного режима |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin > 2,5 В постоянного тока или разомкнуто; выключение: R.C. относительно -Vin < 0,8 В постоянного тока или короткое замыкание |
| Охлаждение | Естественная конвекция воздуха |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+80 °C |
| Температура корпуса | +110 °C максимум |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения и влажность | −40…+105 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Безопасность | EAC TP TC 020/2011 (для 48 В входа также EAC TP TC 004) — одобрено |
| Испытательное напряжение | Вход-выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 1200 пФ |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32) |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A с дополнительными компонентами |
| ЭСР | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | Уровень 1, 0,5 кВ линия-линия |
| Проведённая восприимчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 224 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Пятисторонний экранированный металлический корпус |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 31,8 × 20,3 × 12,2 мм |
| Размеры в дюймах | 1,25 × 0,8 × 0,48 |
| Размер шага выводов | 2,54 мм |
| Размер вывода | 0,8 ± 0,05 мм |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Дистанционное включение/выключение |
| 2, 3 | -Vin |
| 9 | Не подключен |
| 11 | Не подключен |
| 14 | +Vout |
| 16 | -Vout |
| 22, 23 | +Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении: A 12 В постоянного тока, B 24 В постоянного тока, C 48 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
Рекомендации по внешним компонентам для ЭМС
Для обеспечения соответствия BS EN/EN55032 по излучаемым помехам используются внешние компоненты в зависимости от исполнения:
| Исполнение | C1 | C2 | C3 | C4 | L1 |
| Класс A | Не устанавливается | Не устанавливается | 1000 пФ / 2 кВ, MLCC | Не устанавливается | Не устанавливается |
| SCW20 12Vin, класс B | 3,3 мкФ / 50 В, 1812 MLCC | Не устанавливается | 1000 пФ / 2 кВ, MLCC | 1000 пФ / 2 кВ, MLCC | 325 мкГн, общий дроссель |
| SCW20 24Vin, класс B | 4,7 мкФ / 50 В, 1812 MLCC | Не устанавливается | 1000 пФ / 2 кВ, MLCC | 1000 пФ / 2 кВ, MLCC | 325 мкГн, общий дроссель |
| SCW20 48Vin, класс B | 2,2 мкФ / 100 В, 1812 MLCC | 2,2 мкФ / 100 В, 1812 MLCC | 1000 пФ / 2 кВ, MLCC | 1000 пФ / 2 кВ, MLCC | 325 мкГн, общий дроссель |
Упаковка
| Параметр | Значение |
| Масса одного модуля | 18,5 г |
| Количество в одной трубке | 15 шт. |
| Количество в коробке | 750 шт. / 50 трубок |
| Масса одной трубки | 330 г |
| Масса коробки | 17,3 кг |
| Размер коробки | 620 × 230 × 230 мм |
