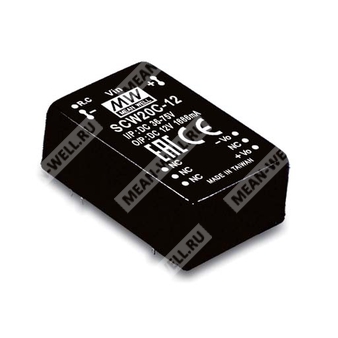

SCW20C-12 - изолированный DC-DC преобразователь 20 Вт с входом 36–75 В и выходом 12 В для промышленной электроники.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SCW20 |
Серия изолированных и стабилизированных модулей DC-DC преобразователей мощностью 20 Вт в корпусе DIP24 |
| C |
Входной диапазон C: 36–75 В постоянного тока |
| 12 |
Выходное напряжение 12 В постоянного тока |
Краткое описание
SCW20C-12 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь мощностью 20 Вт в корпусе DIP24 со стандартной распиновкой. Компонент предназначен для преобразования постоянного напряжения с широким диапазоном входа 36–75 В в стабилизированное выходное напряжение 12 В. Модуль рассчитан на применение в телекоммуникационном и промышленном оборудовании, распределённых системах питания, контрольно-измерительной аппаратуре и других системах промышленной электроники.
Особенности
- Корпус DIP24 со стандартной промышленной распиновкой.
- Входной диапазон 2:1.
- Диапазон рабочей температуры: от -40 до +80 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032, излучаемые помехи, класс A при использовании дополнительных компонентов.
- КПД до 87% для модели SCW20C-12.
- Защита от короткого замыкания с непрерывным режимом восстановления.
- Защита от перегрузки.
- Гальваническая изоляция вход-выход 1,5 кВ DC.
- Дистанционное управление включением/выключением.
- Ресурс наработки по MTBF: 224 тыс. ч.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SCW20 представляет собой 20-ваттные изолированные и стабилизированные DC-DC преобразователи модульного исполнения в корпусе DIP24. Для серии характерны международный стандарт выводов, высокий КПД до 89%, широкий диапазон рабочих температур от -40 до +80 °C, изоляция вход-выход 1,5 кВ DC, соответствие BS EN/EN55032 по излучаемым помехам с дополнительными компонентами и непрерывная защита от короткого замыкания. Модели серии рассчитаны на различные входные диапазоны 9–18 В, 18–36 В и 36–75 В, а также на выходные напряжения 5 В, 12 В и 15 В, что обеспечивает применение в широком спектре систем промышленной электроники и энергетики.
Параметры модели SCW20C-12
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
36–75 В постоянного тока |
| Тип фильтра |
Pi-type |
| Рекомендуемый предохранитель |
1 А, медленный, типа Slow-Blow |
| Потребление тока на холостом ходу |
15 мА |
| Потребление тока при полной нагрузке |
479 мА |
| Пульсации входного тока |
500 мВт |
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В постоянного тока |
| Номинальная мощность |
20 Вт |
| Номинальный выходной ток |
1666 мА |
| Точность выходного напряжения |
±2% |
| Пульсации и шум |
80 мВ п-п |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Эффективность, типовое значение |
87% |
| Максимальная емкостная нагрузка |
220 мкФ |
Защита
| Параметр |
Значение |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
120–190% от номинальной выходной мощности |
| Тип восстановления после перегрузки |
Автоматическое восстановление после устранения аварийного состояния |
Функции
| Параметр |
Значение |
| Дистанционное управление |
Включение: R.C. относительно -Vin более 2,5 В DC или разомкнуто |
| Дистанционное управление |
Выключение: R.C. относительно -Vin менее 0,8 В DC или короткое замыкание |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
От -40 до +80 °C |
| Температура корпуса |
Максимум +110 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
От -40 до +105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…85 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, до 260 °C |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость |
1200 пФ |
| Стандарты безопасности |
EAC TP TC 020/2011, для 48Vin также EAC TP TC 004 |
ЭМС
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A с дополнительными компонентами |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), N/A |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная восприимчивость |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Кондуктивная восприимчивость |
BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 2, 3 А/м |
Прочие параметры
| Параметр |
Значение |
| MTBF |
224 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты |
31,8 × 20,3 × 12,2 мм |
| Габариты в дюймах |
1,25 × 0,8 × 0,48" |
| Материал корпуса |
Пятисторонний экранированный металлический корпус |
| Масса и упаковка |
18,5 г; 15 шт. в трубке; 750 шт. в 50 трубках в коробке |
Примечания
- Все параметры указаны при нормальном входном напряжении (A: 12 В DC, B: 24 В DC, C: 48 В DC), номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется при переходе от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
