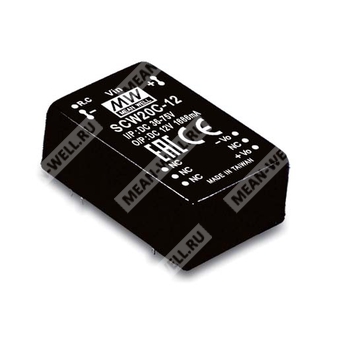

SCW20C-15 - изолированный стабилизированный DC-DC преобразователь 20 Вт с входом 36–75 В и выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| SCW20 |
Серия изолированных стабилизированных модулей DC-DC мощностью 20 Вт в корпусе DIP24 |
| C |
Группа входного напряжения: 36–75 В постоянного тока |
| 15 |
Номинальное выходное напряжение: 15 В постоянного тока |
Назначение
SCW20C-15 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь серии SCW20, предназначенный для преобразования входного напряжения 36–75 В постоянного тока в стабилизированное выходное напряжение 15 В при мощности до 20 Вт. Изделие выполнено в корпусе DIP24 с промышленным стандартным расположением выводов и ориентировано на применение в системах промышленной автоматики, связи, измерительной и телекоммуникационной аппаратуре.
Особенности
- Корпус DIP24 со стандартным промышленным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон от -40 до +80 °C.
- Не требует минимальной нагрузки.
- Соответствие BS EN/EN55032 по излучаемым помехам, класс A, с дополнительными компонентами.
- КПД до 89%.
- Защита от короткого замыкания с непрерывным режимом работы.
- Защита от перегрузки.
- Изоляция вход-выход 1,5 кВ DC.
- Удаленное управление включением и отключением.
- Срок службы по MTBF: 224 тыс. ч по MIL-HDBK-217F при 25 °C.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SCW20 — это 20-ваттные изолированные и стабилизированные DC-DC модули в корпусе DIP24. Конструкция включает стандартный для отрасли выводной интерфейс, высокий КПД, широкий температурный диапазон эксплуатации, изоляцию между входом и выходом на уровне 1,5 кВ DC и устойчивость к применению во встраиваемых промышленных системах. Для модели SCW20C-15 используется входной диапазон 36–75 В постоянного тока и выход 15 В постоянного тока, что соответствует 48-вольтовой группе входа серии.
Расшифровка ключевых данных по модели SCW20C-15
| Параметр |
Значение |
| Серия |
SCW20 |
| Группа входного напряжения |
C |
| Выходное напряжение |
15 В |
| Номинальная мощность |
20 Вт |
| Тип исполнения |
Изолированный стабилизированный DC-DC преобразователь |
| Корпус |
DIP24 |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
36–75 В постоянного тока |
| Фильтр |
Пи-типа |
| Рекомендуемый предохранитель |
1 А, медленного действия |
| Входной ток без нагрузки |
15 мА |
| Входной ток при полной нагрузке |
479 мА |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
15 В постоянного тока |
| Номинальный выходной ток |
1333 мА |
| Номинальная мощность |
20 Вт |
| Точность выходного напряжения |
±2% |
| Пульсации и шум |
80 мВ п-п |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Частота преобразования |
400 кГц |
| Потребляемая мощность внутренних потерь |
500 мВт |
| КПД типовой |
89% |
| Допустимая емкость нагрузки |
220 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
120–190% от номинальной выходной мощности |
| Тип защиты при перегрузке |
Автоматическое восстановление после устранения аварийного состояния |
Функциональные параметры
| Параметр |
Значение |
| Удаленное управление |
Включение: R.C. относительно -Vin более 2,5 В DC или разомкнуто; отключение: менее 0,8 В DC или короткое замыкание |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная емкость типовая |
1200 пФ |
ЭМС и помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Н/Д |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A с дополнительными компонентами |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная помехоустойчивость |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 1, 0,5 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 1, 0,5 кВ линия-линия |
| Проводимая помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+80 °C |
| Максимальная температура корпуса |
+110 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
-40…+105 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C (0…85 °C) |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 1–3 с / 260 °C максимум |
Надежность и конструктив
| Параметр |
Значение |
| MTBF |
224 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса |
Пятисторонний экранированный металлический корпус |
Габариты
| Параметр |
Значение |
| Размеры корпуса |
31,8 × 20,3 × 12,2 мм |
| Размеры в дюймах |
1,25 × 0,8 × 0,48 |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
Удаленное включение/выключение |
| 2, 3 |
-Vin |
| 9 |
Не подключен |
| 11 |
Не подключен |
| 14 |
+Vout |
| 16 |
-Vout |
| 22, 23 |
+Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении: A — 12 В DC, B — 24 В DC, C — 48 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Упаковка
| Параметр |
Значение |
| Упаковка |
15 шт. в трубке; 750 шт. в коробке; 50 трубок в коробке |
| Масса одной трубки |
330 г |
| Масса коробки |
17,3 кг |
| Размеры коробки |
620 × 230 × 230 мм |
