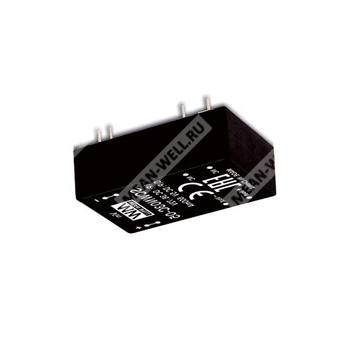

SCWN03A-05 - изолированный DC-DC преобразователь мощностью 3 Вт с выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SCWN03 | Изолированный и стабилизированный модульный DC-DC преобразователь мощностью 3 Вт, корпус DIP24 |
| Тип исполнения | A | Входной диапазон 9–18 В постоянного тока |
| Выходное напряжение | 05 | 5 В постоянного тока |
Назначение и основные особенности
SCWN03A-05 представляет собой изолированный стабилизированный модульный DC-DC преобразователь серии SCWN03, выполненный в корпусе DIP24. Модуль предназначен для построения локальных источников питания в промышленной электронике, телекоммуникационных системах, измерительной и управляющей аппаратуре. Изделие обеспечивает гальваническую развязку входа и выхода, работу в широком диапазоне входного напряжения и питание нагрузки напряжением 5 В.
- Корпус DIP24 со стандартной распиновкой.
- Широкий входной диапазон 9–18 В постоянного тока.
- Номинальная выходная мощность 3 Вт.
- Гальваническая развязка вход-выход 3 кВ постоянного тока.
- Высокий КПД для серии: типовое значение 82% для данной модели.
- Не требуется минимальная нагрузка.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Естественное воздушное охлаждение.
- Соответствие требованиям по ЭМС для класса A без дополнительных компонентов.
Применение
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленная автоматизация.
- Измерительная и приборная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства данных.
Параметры
| Параметр | Значение |
| Номинальная выходная мощность | 3 Вт |
| Корпус | DIP24 |
| Размеры | 31,8 × 20,3 × 10,2 мм |
| Масса | 12,3 г |
| Тип охлаждения | Естественная конвекция |
| Частота преобразования | 100 кГц |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 250 пФ |
| MTBF | 2500 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, UL 94V-0 |
| Упаковка | 10 шт. в трубке; 600 шт. в картонной коробке |
| Масса одной трубки | 147 г |
| Масса коробки | 10,82 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Импульсное входное напряжение, 100 мс, максимум | 25 В постоянного тока |
| Тип фильтра | Pi-тип |
| Защита по входу | Рекомендуется предохранитель |
| Рекомендуемый предохранитель | 0,8 А, быстродействующий |
| Потребляемый ток без нагрузки | 5 мА |
| Потребляемый ток при полной нагрузке | 309 мА |
| Пусковое напряжение блокировки по пониженному входу | 8,8 В постоянного тока |
| Напряжение отключения по пониженному входу | 8,0 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Выходной ток | 600 мА |
| Допуск по выходному напряжению | ±1,5% |
| Пульсации и шум | 50 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Внутренние потери мощности | 500 мВт |
| Минимальная нагрузка | Не требуется |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварии |
| Уровень перегрузки | 120–250% от номинальной выходной мощности |
| Тип защиты от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Максимальная ёмкость нагрузки | 2200 мкФ |
| КПД, типовое значение | 82% |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 120–250% от номинальной выходной мощности, с автоматическим восстановлением |
| Блокировка при пониженном входном напряжении | Есть |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +100 °C, максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | -40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…85 °C |
| Охлаждение | Естественная конвекция |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 1–3 с, максимум 260 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход 3 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 250 пФ |
ЭМС и безопасность
| Параметр | Значение |
| Сертификация по безопасности | EAC TP TC 020/2011 approved |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Электростатический разряд | Уровень 2, 8 кВ воздушный разряд, 4 кВ контактный |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к электрическим быстрым переходным процессам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к проводимым помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
Распиновка
| Номер вывода | SCWN03 | DCWN03 |
| 2, 3 | -Vin | -Vin |
| 9 | Не подключён | Общий |
| 11 | Не подключён | -Vout |
| 14 | +Vout | +Vout |
| 16 | -Vout | Общий |
| 22, 23 | +Vin | +Vin |
Примечания
1. Все параметры указаны при номинальном входном напряжении 5 В, 12 В, 24 В или 48 В, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не оговорено иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
3. Стабилизация по линии измеряется от нижнего к верхнему пределу входного диапазона при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки; для SCWN03 — 25% до 100% номинальной нагрузки, для DCWN03 — 10% до 100% номинальной нагрузки.
5. Окончательное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Для проведения испытаний следует обращаться к разделу по испытаниям ЭМС источников питания.
