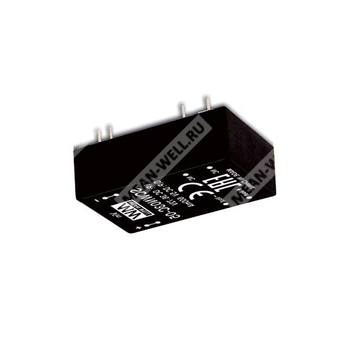

SCWN03B-03 - изолированный DC/DC-преобразователь 3 Вт для стабилизированного питания электроники.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| SCWN03 |
Серия изолированных и стабилизированных DC/DC-преобразователей мощностью 3 Вт в корпусе DIP24 |
| B |
Диапазон входного напряжения 18…36 В постоянного тока |
| 03 |
Выходное напряжение 3,3 В постоянного тока |
Назначение
SCWN03B-03 — это изолированный стабилизированный модульный DC/DC-преобразователь серии SCWN03 & DCWN03, предназначенный для формирования стабилизированного напряжения 3,3 В из входной шины 18…36 В постоянного тока с гальванической развязкой.
Особенности
- Корпус DIP24 с промышленным стандартным расположением выводов.
- Изолированный модульный DC/DC-преобразователь.
- Входной диапазон 2:1.
- Рабочий температурный диапазон от -40 до +90 °C.
- Не требует минимальной нагрузки.
- Соответствие BS EN/EN55032, класс A, без дополнительных внешних компонентов.
- Высокий КПД до 87%.
- Защиты: короткое замыкание с непрерывным автоматическим восстановлением, перегрузка, пониженное входное напряжение.
- Изоляция вход/выход 3 кВ DC.
- 3 года гарантии.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленная автоматизация.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
Серия SCWN03 и DCWN03 представляет собой изолированные и стабилизированные модульные DC/DC-преобразователи мощностью 3 Вт в корпусе DIP24. Изделия выполнены с выводами международного стандарта, обеспечивают высокий КПД до 87%, широкий рабочий температурный диапазон от -40 до +90 °C, изоляцию вход/выход 3 кВ DC и соответствие требованиям BS EN/EN55032 класса A без дополнительных компонентов. Для серии предусмотрены варианты с диапазонами входного напряжения 4,5…9 В, 9…18 В, 18…36 В и 36…72 В, а также различные выходные напряжения 3,3 В, 5 В, 12 В, 15 В для однотактных выходов и ±5 В, ±12 В, ±15 В для двухтактных выходов. Компоненты предназначены для применения в системах промышленного управления, телекоммуникациях, распределённой энергетике и аналогичных областях.
Таблица параметров
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18…36 В постоянного тока |
| Пиковое входное перенапряжение, 100 мс максимум |
50 В постоянного тока |
| Входной фильтр |
Pi-тип |
| Защита по входу |
Рекомендуется предохранитель; для моделей 24 В — плавкий быстродействующий предохранитель 0,5 А |
| Потребление без нагрузки |
5 мА |
| Потребление при полной нагрузке |
145 мА |
Выход
| Параметр |
Значение |
| Выходное напряжение |
3,3 В постоянного тока |
| Выходной ток |
600 мА |
| Номинальная мощность |
3 Вт |
| Точность выходного напряжения |
±1,5% |
| Пульсации и шум |
50 мВп-п |
| Регулировка по линии |
±0,5% |
| КПД |
78% |
| Максимальная ёмкость нагрузки |
2200 мкФ |
Защиты
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
120…250% от номинальной выходной мощности |
| Пониженное входное напряжение |
Порог запуска: 16 В постоянного тока; порог отключения: 17 В постоянного тока |
Электромагнитная совместимость
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), не нормируется |
| Помехоустойчивость к электростатическим разрядам |
Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Помехоустойчивость к радиочастотному полю |
Уровень 2, 3 В/м |
| Помехоустойчивость к быстроточным переходным процессам |
Уровень 1, 0,5 кВ |
| Помехоустойчивость к импульсным перенапряжениям |
Уровень 1, 0,5 кВ линия-линия |
| Помехоустойчивость к наведённым помехам |
Уровень 3, 3 В (э.м.с.) |
| Помехоустойчивость к магнитному полю |
Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+90 °C |
| Температура корпуса |
+100 °C максимум |
| Рабочая влажность |
20…90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-40…+105 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C (0…85 °C) |
| Вибрация |
10…500 Гц, 2G, по 10 мин/цикл, общее время 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1…3 с, максимум 260 °C |
Изоляция и безопасность
| Параметр |
Значение |
| Напряжение изоляции |
Вход/выход: 3 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
250 пФ |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
Надёжность и конструктив
| Параметр |
Значение |
| MTBF |
2500 тыс. часов по MIL-HDBK-217F (25 °C) |
| Размеры |
31,8 × 20,3 × 10,2 мм |
| Размеры в дюймах |
1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса |
Негорючий чёрный пластик, UL 94V-0 |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
12,3 г |
| Упаковка |
1 шт. в трубке |
| Количество в трубке |
10 шт. |
| Максимальное количество в коробке |
600 шт. |
| Масса коробки |
10,82 кг |
| Размеры коробки |
L390,9 × W284,8 × H175,7 мм |
Назначение выводов
| Номер вывода |
Назначение |
| 2, 3 |
-Vin |
| 9 |
Не используется |
| 11 |
Не используется |
| 14 |
+Vout |
| 16 |
Не используется |
| 22, 23 |
+Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В постоянного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов и терминального конденсатора 0,1 мкФ плюс 47 мкФ.
- Регулировка по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется при изменении нагрузки от 10% до 100% для SCWN03, и от 25% до 100% для DCWN03.
- Окончательное изделие должно быть повторно проверено на соответствие требованиям EMC; при необходимости следует применять внешний отладочный стенд для испытаний электромагнитной совместимости.
