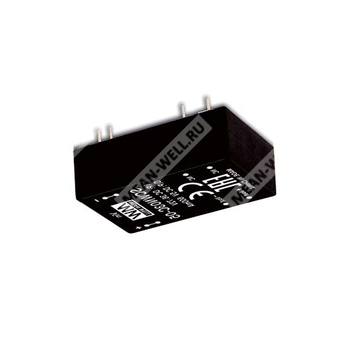

SCWN03B-05 - изолированный преобразователь DC-DC на 3 Вт с одним выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| S |
Один выход |
| SCWN03 |
Серия SCWN03, номинальная мощность 3 Вт |
| B |
Диапазон входного напряжения 18 ~ 36 В |
| 05 |
Выходное напряжение 5 В |
Назначение и состав серии
SCWN03B-05 — это изолированный и стабилизированный модульный преобразователь постоянного тока в постоянный ток серии SCWN03 и DCWN03 в корпусе DIP24, предназначенный для применения в промышленной электронике, телекоммуникационных и распределённых системах питания. Модель относится к серии мощностью 3 Вт и имеет один выход 5 В.
Особенности
- Корпус DIP24 со стандартным расположением выводов.
- Широкий диапазон входного напряжения 18 ~ 36 В.
- Диапазон рабочих температур от -40 до +90 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032 (CISPR32), класс A, без дополнительных компонентов.
- КПД до 87% для серии.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Изоляция вход-выход 3 кВ DC.
- 3-летний срок гарантии в документе указан, но в ответ не включён по требованию.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленная автоматика.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства для передачи данных.
Описание
Серия SCWN03 и DCWN03 представляет собой 3-ваттные изолированные и стабилизированные DC-DC модули в корпусе DIP24. Изделие выполнено с международным стандартным расположением выводов, имеет высокую эффективность преобразования, расширенный температурный диапазон, изоляцию вход-выход 3 кВ DC и соответствует требованиям по излучаемым помехам BS EN/EN55032 класса A без применения дополнительных внешних компонентов. Модельный ряд охватывает различные диапазоны входного напряжения 4,5 ~ 9 В, 9 ~ 18 В, 18 ~ 36 В и 36 ~ 72 В, а также разные уровни выходного напряжения: 3,3 В, 5 В, 12 В, 15 В для одиночных выходов и ±5 В, ±12 В, ±15 В для двухполярных выходов.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18 ~ 36 В постоянного тока |
| Входное напряжение при импульсном перенапряжении, 100 мс макс. |
50 В постоянного тока |
| Тип фильтра |
Pi-тип |
| Защита |
Рекомендуется предохранитель 0,5 А быстродействующий |
| Внутреннее рассеяние мощности |
500 мВт |
| Пониженное входное напряжение, запуск |
16 В постоянного тока |
| Пониженное входное напряжение, отключение |
17 В постоянного тока |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В постоянного тока |
| Номинальная мощность |
3 Вт |
| Точность выходного напряжения |
±1,5% |
| Пульсации и шум |
50 мВ п-п |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±0,5% |
| Частота переключения, не менее |
100 кГц |
| КПД типовое |
82% |
| Максимальный выходной ток |
600 мА |
| Допустимая ёмкостная нагрузка |
2200 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывная работа с автоматическим восстановлением |
| Перегрузка |
120 ~ 250% от номинальной выходной мощности |
| Перегрузка, тип восстановления |
Автоматическое восстановление после устранения неисправности |
| Защита по пониженному входному напряжению |
Есть |
Эксплуатация и условия окружающей среды
| Параметр |
Значение |
| Рабочая температура |
От -40 до +90 °C |
| Температура корпуса |
До +100 °C |
| Влажность при работе |
20 ~ 90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-40 ~ +105 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C в диапазоне 0 ~ 85 °C |
| Испытание на вибрацию |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1 ~ 3 с, макс. 260 °C |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. |
250 пФ |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), не нормируется |
| Устойчивость к электростатическому разряду |
BS EN/EN61000-4-2, уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к EFT/пачкам импульсов |
BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к наведённым помехам |
BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8, уровень 2, 3 А/м |
Надёжность и конструкция
| Параметр |
Значение |
| MTBF |
2500 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
Габаритные размеры
| Параметр |
Значение |
| Размеры корпуса |
31,8 × 20,3 × 10,2 мм |
| Размеры корпуса в дюймах |
1,25 × 0,8 × 0,4 |
| Допуск |
x.x ±0,5 мм; x.xx ±0,25 мм; x.xxx ±0,05 мм |
| Размер вывода |
0,5 ±0,05 мм |
Назначение выводов
| Номер вывода |
Назначение |
| 2, 3 |
-Vin |
| 9 |
Не используется |
| 11 |
Не используется |
| 14 |
+Vout |
| 16 |
-Vout отсутствует; в данной модели — не используется |
| 22, 23 |
+Vin |
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
12,3 г |
| Количество в трубке |
10 шт. |
| Максимальное количество в картонной коробке |
600 шт. |
| Масса одной трубки |
147 г |
| Масса коробки |
10,82 кг |
| Размеры коробки |
L390,9 × W284,8 × H175,7 мм |
| Стандартная трубная упаковка |
10 шт. на трубку |
Примечания
1. Все параметры указаны при нормальном входном напряжении: E: 5,0 В DC; A: 12 В DC; B: 24 В DC; C: 48 В DC; номинальной нагрузке и температуре 25 °C при влажности 70% RH, если не оговорено иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-поворотной витой пары с терминатором 0,1 мкФ и 47 мкФ конденсатором.
3. Регулировка по линии измеряется от минимального до максимального значения линии при номинальной нагрузке.
4. Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки для SCWN03 и от 25% до 100% для DCWN03.
5. Окончательное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. Для методики испытаний ЭМС следует использовать документацию по испытаниям компонентов питания.
