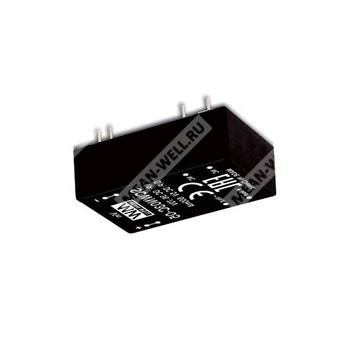

SCWN03B-15 - изолированный и стабилизированный DC-DC преобразователь 3 Вт с двухполярным выходом ±15 В для промышленной электроники.
Расшифровка партномера
| Элемент партномера |
Значение |
| SCWN03 |
Серия изолированных и стабилизированных DC-DC преобразователей мощностью 3 Вт, исполнение с одиночным выходом |
| B |
Группа входного напряжения B: 18–36 В постоянного тока |
| 15 |
Выходное напряжение ±15 В |
Назначение и особенности
SCWN03B-15 представляет собой модульный изолированный DC-DC преобразователь постоянного тока с регуляцией выходного напряжения, выполненный в корпусе DIP24. Компонент предназначен для применения в системах промышленной автоматики, телекоммуникационном оборудовании, измерительной аппаратуре, распределённых источниках питания и других устройствах, где требуется гальваническая развязка и стабилизированное двухполярное питание.
Особенности
- Корпус DIP24 со стандартной распиновкой промышленного исполнения.
- Широкий диапазон входного напряжения 18–36 В постоянного тока.
- Выходное напряжение ±15 В.
- Номинальная выходная мощность 3 Вт.
- Высокий КПД до 86% для данной модификации.
- Нет требования к минимальной нагрузке.
- Гальваническая развязка вход/выход 3 кВ постоянного тока.
- Защита от короткого замыкания с автоматическим восстановлением.
- Защита от перегрузки.
- Промышленный температурный диапазон.
- Подходит для телекоммуникационных, промышленно-управляющих и измерительных систем.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства.
Параметры
| Параметр |
Значение |
| Номинальная мощность |
3 Вт |
| Схема выхода |
Двухполярный выход |
| Выходное напряжение |
±15 В |
| Выходной ток |
±0 … 100 мА |
| КПД, тип. |
86% |
| Пульсации и шум |
50 мВ п-п |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1% для двухвыходных моделей |
| Частота переключения, мин. |
100 кГц |
| Ёмкость нагрузки, макс. |
*1000 мкФ на каждое плечо |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18–36 В постоянного тока |
| Импульсное перенапряжение, 100 мс макс. |
50 В |
| Фильтр |
π-тип |
| Защита по входу |
Рекомендуется предохранитель 0,5 А быстрого действия |
| Потребляемая внутренняя мощность |
500 мВт |
Выход
| Параметр |
Значение |
| Выходное напряжение |
±15 В |
| Регулировка напряжения |
±0,5% |
| Номинальная мощность |
3 Вт |
| Пульсации и шум |
50 мВ п-п |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1% для двухвыходных моделей |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки |
120–250% от номинальной выходной мощности |
Гальваническая развязка и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход/выход: 3 кВ постоянного тока |
| Сопротивление изоляции |
Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции, тип. |
250 пФ |
| Стандарты безопасности |
EAC TP TC 020/2011 approved |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Не нормируется |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Параметр |
Стандарт |
Уровень / примечание |
| ЭСР |
BS EN/EN61000-4-2 |
Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная восприимчивость |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы / всплески |
BS EN/EN61000-4-4 |
Уровень 1, 0,5 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 1, 0,5 кВ линия-линия |
| Проводимая восприимчивость |
BS EN/EN61000-4-6 |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
Эксплуатация и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
−40…+90 °C |
| Температура корпуса |
До +100 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция воздуха |
| Температура хранения, влажность |
−40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…85 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
2500 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габариты |
31,8 × 20,3 × 10,2 мм |
| Габариты в дюймах |
1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
| Тип корпуса |
DIP24 |
Распиновка
| Номер вывода |
Назначение |
| 2, 3 |
−Vin |
| 9 |
N.C. |
| 11 |
N.C. |
| 14 |
+Vout |
| 16 |
−Vout |
| 22, 23 |
+Vin |
Примечания
- Все параметры указаны при нормальном входном напряжении: E5Vdc, A12Vdc, B24Vdc, C48Vdc, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельно подключённого конденсатора 0,1 мкФ / 47 мкФ.
- Стабилизация по линии измеряется от нижнего к верхнему пределу диапазона входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки для SCWN03 и от 25% до 100% для DCWN03.
- Финальное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС; для проведения испытаний рекомендуется обращаться к стандарту испытаний компонентов питания.
Упаковка
| Параметр |
Значение |
| Количество в трубке |
10 шт. |
| Масса одной трубки |
147 г |
| Максимальное количество в коробке |
600 шт. |
| Масса коробки |
10,82 кг |
| Размер коробки |
L390,9 × W284,8 × H175,7 мм |
