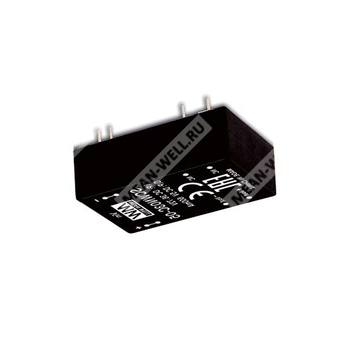

SCWN03C-05 - изолированный стабилизированный DC-DC преобразователь 3 Вт с выходом 5 В в корпусе DIP24.
SCWN03C-05 — модульный изолированный стабилизированный преобразователь постоянного тока мощностью 3 Вт, предназначенный для построения гальванически развязанных вторичных источников питания в промышленной и телекоммуникационной аппаратуре.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SCWN03 |
Серия изолированных стабилизированных DC-DC преобразователей мощностью 3 Вт |
| C |
Диапазон входного напряжения 36–72 В постоянного тока |
| 05 |
Выходное напряжение 5 В постоянного тока |
Назначение
Компонент предназначен для применения в телекоммуникационных системах, беспроводных сетях, промышленной автоматике, измерительной технике, анализаторах, детекторах и системах коммутации данных.
Особенности
- Корпус DIP24 со стандартным промышленным расположением выводов.
- Широкий входной диапазон 2:1.
- Рабочий диапазон температуры окружающей среды от -40 до +90 °C.
- Отсутствие требования к минимальной нагрузке.
- Соответствие требованиям BS EN/EN55032 (CISPR32), класс A, без дополнительных компонентов.
- Высокий КПД до 87%.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки.
- Контроль пониженного входного напряжения.
- Гальваническая развязка вход-выход 3 кВ постоянного тока.
- Срок службы по MTBF: 2500 тыс. ч по MIL-HDBK-217F при 25 °C.
Применение
- Телекоммуникационные и дата-коммутационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
SCWN03 и DCWN03 представляют собой изолированные и стабилизированные модули DC-DC преобразователей на 3 Вт в корпусе DIP24. Изделие использует международный стандарт выводов, обеспечивает высокий КПД до 87%, широкий рабочий температурный диапазон и гальваническую развязку входа и выхода 3 кВ постоянного тока. Модуль рассчитан на эксплуатацию в системах промышленной автоматики, телекоммуникациях и распределённой архитектуре питания.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
36–72 В постоянного тока |
| Пиковое перенапряжение, 100 мс максимум |
100 В постоянного тока |
| Фильтр |
π-тип |
| Защита входа |
Рекомендуется плавкий предохранитель: 250 мА, быстродействующий тип |
| Потребляемая мощность внутри модуля |
500 мВт |
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В постоянного тока |
| Допуск выходного напряжения |
±1,5% |
| Номинальная мощность |
3 Вт |
| Пульсации и шум |
50 мВ пик-пик |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±0,5% |
| Номинальный выходной ток |
600 мА |
| КПД, тип. |
84% |
| Допустимая ёмкостная нагрузка, макс. |
2200 мкФ |
| Частота преобразования |
100 кГц |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывный режим, автоматическое восстановление |
| Перегрузка |
120–250% от номинальной выходной мощности |
| Пониженное входное напряжение, запуск |
31 В постоянного тока |
| Пониженное входное напряжение, отключение |
34 В постоянного тока |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+90 °C |
| Температура корпуса |
+100 °C, максимум |
| Влажность при работе |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция воздуха |
| Температура хранения и влажность |
-40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C в диапазоне 0…85 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ постоянного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции |
250 пФ |
ЭМС и безопасность
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Н/П |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 1, 0,5 кВ |
| Импульсные помехи |
BS EN/EN61000-4-5 |
Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 3, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
| Стандарт безопасности |
EAC TP TC 020/2011 |
Одобрено |
MTBF
| Параметр |
Значение |
| Наработка на отказ |
2500 тыс. ч по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр |
Значение |
| Габариты корпуса |
31,8 × 20,3 × 10,2 мм |
| Габариты корпуса в дюймах |
1,25 × 0,8 × 0,4" |
| Материал корпуса |
Непроводящий чёрный пластик, класс UL 94V-0 |
Назначение выводов
| Номер вывода |
Назначение для SCWN03 |
Назначение для DCWN03 |
| 2, 3 |
-Vin |
-Vin |
| 9 |
N.C. |
Common |
| 11 |
N.C. |
-Vout |
| 14 |
+Vout |
+Vout |
| 16 |
-Vout |
Common |
| 22, 23 |
+Vin |
+Vin |
Упаковка
| Параметр |
Значение |
| Количество в тубе |
10 шт. |
| Масса одной тубы |
147 г |
| Максимальное количество в коробке |
600 шт. |
| Масса коробки |
10,82 кг |
| Размеры коробки |
390,9 × 284,8 × 175,7 мм |
Примечания
1. Все параметры указаны при стандартных условиях входа: E: 5 В постоянного тока, A: 12 В постоянного тока, B: 24 В постоянного тока, C: 48 В постоянного тока; номинальная нагрузка; окружающая температура 25 °C; влажность 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары и параллельного конденсатора 0,1 мкФ / 47 мкФ.
3. Регулировка по линии измеряется от нижнего предела к верхнему пределу при номинальной нагрузке.
4. Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки для SCWN03 и от 25% до 100% номинальной нагрузки для DCWN03.
5. Окончательное оборудование должно подтверждать соответствие действующим требованиям ЭМС.
