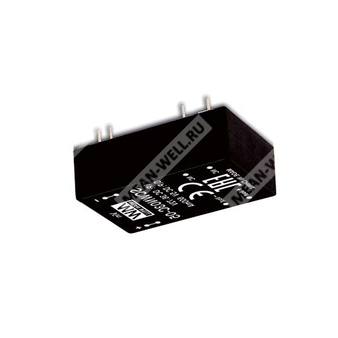

SCWN03E-05
нет на складе
SCWN03E-05 - изолированный и стабилизированный модульный DC-DC преобразователь 3 Вт с одним выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SCWN03 | Изолированный DC-DC преобразователь серии 3 Вт, одинарный выход |
| Входной диапазон | E | 4,5–9 В постоянного тока |
| Выходное напряжение | 05 | 5 В постоянного тока |
Краткое назначение
Модульный изолированный DC-DC преобразователь для преобразования и стабилизации напряжения питания в системах промышленной электроники.
Особенности
- DIP24-корпус со стандартным промышленным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон от -40 до +90 °C.
- Не требует минимальной нагрузки.
- Соответствие излучаемым помехам BS EN/EN55032, класс A, без дополнительных компонентов.
- КПД до 87%.
- Защита: короткое замыкание с непрерывным автоматическим восстановлением, перегрузка, пониженное входное напряжение.
- Изоляция вход-выход 3 кВ DC.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
SCWN03E-05 относится к серии SCWN03 и представляет собой изолированный, стабилизированный модульный DC-DC преобразователь мощностью 3 Вт в корпусе DIP24. Компонент предназначен для построения вторичных источников питания в промышленной и телекоммуникационной аппаратуре, где требуется гальваническая развязка, компактное исполнение и стандартный монтаж в сквозные отверстия.
Модель SCWN03E-05 рассчитана на вход 4,5–9 В постоянного тока и формирует одно выходное напряжение 5 В. Для данного исполнения в таблице селекции указаны ток холостого хода 15 мА, ток при полной нагрузке 779 мА, номинальный выходной ток 600 мА, КПД 78% и максимально допустимая емкостная нагрузка 2200 мкФ.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–9 В постоянного тока |
| Пиковое входное напряжение в течение 100 мс | 10 В постоянного тока |
| Фильтр | Pi-тип |
| Рекомендуемая защита по входу | Предохранитель быстрого действия 1,5 А |
| Внутренние потери мощности | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В постоянного тока |
| Выходной ток | 600 мА |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ пик-пик |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% для одновыходных моделей, ±1% для двухвыходных моделей |
| Частота переключения | 100 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 120–250% от номинальной выходной мощности |
| Пониженное входное напряжение, стартовое | 4,4 В постоянного тока |
| Пониженное входное напряжение, отключение | 4,2 В постоянного тока |
| Максимальная емкостная нагрузка | 2200 мкФ |
Эффективность
| Параметр | Значение |
| КПД, типовое | 78% |
Изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 3 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции, типовая | 250 пФ |
Эксплуатация
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +100 °C макс. |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, не выше 260 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт помехоэмиссии | BS EN/EN55032 (CISPR32) |
| Излучаемые помехи | Класс A |
| Устойчивость к электростатическому разряду | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному излучению | Уровень 2, 3 В/м |
| Устойчивость к быстротекущим переходным процессам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к наведённым помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
Надёжность
| Параметр | Значение |
| MTBF | 2500 тыс. ч по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры корпуса | 31,8 × 20,3 × 10,2 мм |
| Размеры корпуса в дюймах | 1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Назначение выводов
| Номер вывода | Назначение для SCWN03 | Назначение для DCWN03 |
| 2, 3 | -Vin | -Vin |
| 9 | N.C. | Общий |
| 11 | N.C. | -Vout |
| 14 | +Vout | +Vout |
| 16 | -Vout | Общий |
| 22, 23 | +Vin | +Vin |
Примечания
- Все параметры заданы при стандартных условиях: вход 5 В DC, 12 В DC, 24 В DC или 48 В DC; номинальная нагрузка; 25 °C; 70% RH; если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с применением скрученной пары проводников и параллельно подключенного конденсатора 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки для SCWN03; для DCWN03 — от 25% до 100%.
- Финальное оборудование должно быть повторно подтверждено на соответствие EMC. Для методов испытаний следует обращаться к руководству по испытаниям источников питания.
- Для модели SCWN03E-05 максимально допустимая ёмкостная нагрузка составляет 2200 мкФ.
Упаковка
| Параметр | Значение |
| Упаковка | 12,3 г; 10 шт. в трубке; 600 шт. в коробке |
| Масса одной трубки | 147 г |
| Масса коробки | 10,82 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
| Стандартная упаковка | Трубка |
