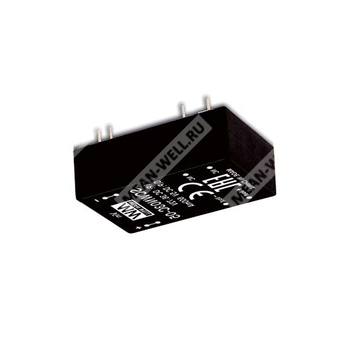

SCWN03E-12 - изолированный DC-DC преобразователь 3 Вт с выходом 12 В для промышленной электроники и телеком-систем.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SCWN03 | Серия изолированных и стабилизированных модулей DC-DC преобразователей, мощность 3 Вт |
| Тип входа | E | Диапазон входного напряжения 4,5–9 В постоянного тока |
| Выходное напряжение | 12 | Выходное напряжение 12 В постоянного тока |
Назначение
SCWN03E-12 представляет собой изолированный стабилизированный модульный DC-DC преобразователь в корпусе DIP24, предназначенный для формирования стабилизированного напряжения 12 В из широкого диапазона входного напряжения 4,5–9 В постоянного тока. Компонент рассчитан на применение в промышленной автоматике, телекоммуникационных системах, измерительной и сетевой аппаратуре, а также в распределённых системах питания, где требуются гальваническая развязка, высокая надёжность и компактное исполнение.
Особенности
- DIP24 корпус с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочий диапазон температур от -40 до +90 °C.
- Не требуется минимальная нагрузка.
- Соответствие излучаемым помехам BS EN/EN55032 класс A без дополнительных компонентов.
- КПД до 87%.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Изоляция вход-выход 3 кВ постоянного тока.
- 3 Вт номинальной выходной мощности.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные узлы передачи данных.
Описание
Серия SCWN03 и DCWN03 представляет собой 3-ваттные изолированные и стабилизированные DC-DC модули в корпусе DIP24. Изделие использует международный стандарт выводов, обладает высоким КПД до 87%, рассчитано на широкий температурный диапазон эксплуатации от -40 до +90 °C и обеспечивает гальваническую развязку входа и выхода на уровне 3 кВ постоянного тока. Модуль соответствует требованиям BS EN/EN55032 по излучаемым помехам класса A без применения дополнительных компонентов, оснащён непрерывной защитой от короткого замыкания, защитой от перегрузки и функцией пониженного входного напряжения. Модель SCWN03E-12 относится к группе входов 4,5–9 В и выдаёт стабилизированное напряжение 12 В.
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–9 В постоянного тока |
| Импульсное входное напряжение, максимум 100 мс | 10 В постоянного тока |
| Фильтр | Pi-тип |
| Защита по входу | Предохранитель рекомендуется; для моделей 5 В — 1,5 А быстродействующий тип |
| Внутренние потери мощности | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Выходной ток | 250 мА |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВ пик-пик |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% для однотактных моделей; ±1% для двухвыходных моделей |
| Частота переключения, не менее | 100 кГц |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 120–250% от номинальной выходной мощности |
| Пониженное входное напряжение, запуск | 4,2 В постоянного тока |
| Пониженное входное напряжение, отключение | 4,4 В постоянного тока |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 250 пФ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения, влажность | -40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…85 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, 260 °C максимум |
ЭМС и безопасность
| Параметр | Значение |
| Норматив по излучаемым помехам | BS EN/EN55032 (CISPR32) |
| Излучаемые помехи | Класс A |
| Стойкость к ЭСР | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному излучению | Уровень 2, 3 В/м |
| Устойчивость к быстротамповым помехам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 2500 Khrs MIL-HDBK-217F (25 °C) |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 31,8 × 20,3 × 10,2 мм |
| Размеры корпуса в дюймах | 1,25 × 0,8 × 0,4 |
| Шаг выводов | 2,54 мм |
| Размер по рядам выводов | 15,24 мм |
| Толщина выводов | 0,5 ±0,05 мм |
Распиновка
| Номер вывода | Назначение |
| 2, 3 | -Vin |
| 9 | Не используется |
| 11 | Не используется |
| 14 | +Vout |
| 16 | -Vout |
| 22, 23 | +Vin |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 12,3 г |
| Количество в тубе | 10 шт. |
| Масса одной тубы | 147 г |
| Максимальное количество в коробе | 600 шт. |
| Масса короба | 10,82 кг |
| Размеры короба | 390,9 × 284,8 × 175,7 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: 5Vdc, 12Vdc, 24Vdc, 48Vdc; номинальной нагрузке; температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием параллельно включённых керамического конденсатора 0,1 мкФ и электролитического конденсатора 47 мкФ.
- Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки для SCWN03 и от 25% до 100% номинальной нагрузки для DCWN03.
- Финальное изделие должно быть подтверждено на соответствие требованиям ЭМС. Для методики испытаний следует использовать раздел, посвящённый ЭМС-испытаниям компонентов источников питания.
