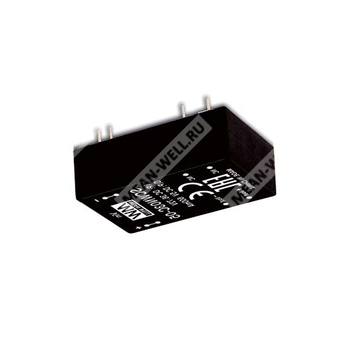

SCWN03E-15 - изолированный и стабилизированный DC-DC преобразователь 3 Вт в корпусе DIP24 для промышленной электроники.
SCWN03E-15 — это модульный изолированный DC-DC преобразователь постоянного тока серии SCWN03/DCWN03 с номинальной мощностью 3 Вт, выходным напряжением 15 В и широким входным диапазоном 4,5–9 В. Компонент предназначен для применения в телекоммуникационных, промышленных и приборных системах, где требуется гальваническая развязка, стабилизированное питание и компактное исполнение в корпусе DIP24.
Расшифровка партномера
| Обозначение | Расшифровка |
| SCWN03E-15 | SCW / серия DC-DC преобразователей; N03 / мощность 3 Вт; E / вход 4,5–9 В; 15 / выход 15 В |
Особенности
- Корпус DIP24 со стандартной распиновкой промышленного уровня.
- Широкий диапазон входного напряжения 2:1.
- Рабочий диапазон температуры окружающей среды от -40 до +90 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032 (CISPR32), излучение класса A без дополнительных компонентов.
- Высокий КПД — до 87% для серии.
- Защиты: короткое замыкание с непрерывным автоматическим восстановлением, перегрузка, защита от пониженного входного напряжения.
- Гальваническая развязка вход-выход 3 кВ DC.
- 3 года гарантии в документе указаны, но не приводятся по требованию.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленная автоматизация.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
Серия SCWN03 и DCWN03 представляет собой изолированные и стабилизированные DC-DC преобразователи модульного типа мощностью 3 Вт в корпусе DIP24. Изделия используют международную стандартную цоколевку, обладают высоким КПД до 87%, рассчитаны на эксплуатацию в расширенном диапазоне температур от -40 до +90 °C и обеспечивают напряжение изоляции вход-выход 3 кВ DC. Серия соответствует требованиям BS EN/EN55032 по излучаемым помехам класса A без применения дополнительных внешних компонентов и имеет режим непрерывной защиты от короткого замыкания.
Модели серии рассчитаны на различные диапазоны входного напряжения: 4,5–9 В, 9–18 В, 18–36 В и 36–72 В. Доступны варианты с одиночным выходом 3,3 В / 5 В / 12 В / 15 В и с двухполярным выходом ±5 В / ±12 В / ±15 В. Устройство относится к классу компактных источников питания для систем промышленного управления, телекоммуникаций, распределенной энергетики и других приложений, где критичны габариты, изоляция и стабильность выходных параметров.
Таблица параметров
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 4,5–9 В DC |
| Перенапряжение на входе, 100 мс максимум | 10 В DC |
| Тип фильтра | Pi-тип |
| Защита по входу | Рекомендуется предохранитель |
| Рекомендуемый предохранитель | 5 В модели: 1,5 А, быстродействующий |
| Внутреннее рассеиваемое тепло | 500 мВт |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальная выходная мощность | 3 Вт |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 50 мВп-п |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | Одиночный выход: ±0,5%; двухвыходные модели: ±1% |
| Частота переключения, минимум | 100 кГц |
| Выходной ток | 200 мА |
| Допустимая емкость нагрузки | 2200 мкФ |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 120–250% от номинальной выходной мощности |
| Защита от пониженного входного напряжения, запуск | 4,2 В DC |
| Защита от пониженного входного напряжения, отключение | 4,4 В DC |
Изоляция и безопасность
| Параметр | Значение |
| Напряжение изоляции вход-выход | 3 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Емкость изоляции, тип. | 250 пФ |
| Стандарт безопасности | EAC TP TC 020/2011 approved |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| ЭСР | BS EN/EN61000-4-2 | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные помехи / surge | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+90 °C |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -40…+105 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…85 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…3 с, 260 °C максимум |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 2500 тыс. ч по MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры | 31,8 × 20,3 × 10,2 мм |
| Размеры в дюймах | 1,25 × 0,8 × 0,4 дюйма |
| Материал корпуса | Непроводящий черный пластик, класс UL 94V-0 |
Распиновка
| Номер вывода | Назначение | Для SCWN03 | Для DCWN03 |
| 2, 3 | Вход | -Vin | -Vin |
| 9 | Общий | N.C. | Common |
| 11 | Выход | N.C. | -Vout |
| 14 | Положительный выход | +Vout | +Vout |
| 16 | Общий | -Vout | Common |
| 22, 23 | Вход | +Vin | +Vin |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при нормальном входном напряжении: E: 5 В DC, A: 12 В DC, B: 24 В DC, C: 48 В DC, номинальной нагрузке, 25 °C, 70% RH окружающей среды. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и параллельно подключенного керамического конденсатора 0,1 мкФ / 47 мкФ. |
| 3 | Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке. |
| 4 | Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки для SCWN03, и от 25% до 100% номинальной нагрузки для DCWN03. |
| 5 | Финальное изделие должно быть повторно подтверждено на соответствие требованиям EMC. Для методики испытаний следует обращаться к материалам по испытаниям EMC компонентов питания. |
Упаковка
| Параметр | Значение |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 147 г |
| Максимальное количество в коробке | 600 шт. |
| Масса коробки | 10,82 кг |
| Размеры коробки | L390,9 × W284,8 × H175,7 мм |
