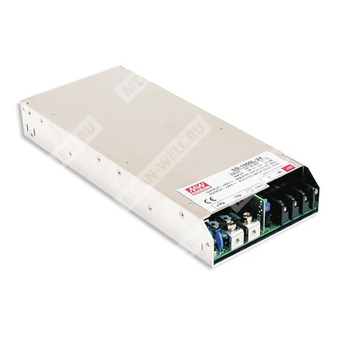

SD-1000H-12 - DC-DC преобразователь мощностью 1000 Вт с выходом 12 В и расширенными функциями управления.
Назначение: промышленный источник питания постоянного тока для преобразования входного напряжения в стабилизированное выходное напряжение 12 В с защитами, дистанционным управлением и удалённой обратной связью по напряжению.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| Серия |
SD-1000 |
DC-DC преобразователь мощностью 1000 Вт |
| Диапазон входного напряжения |
H |
Высоковольтное исполнение |
| Выходное напряжение |
12 |
12 В постоянного тока |
Краткое описание
SD-1000H-12 относится к серии одноканальных DC-DC преобразователей Mean Well SD-1000. Устройство выполнено в низкопрофильном корпусе, рассчитано на промышленное применение, обеспечивает номинальную мощность 720 Вт при выходе 12 В и поддерживает функции удалённого включения/выключения, контроля состояния выхода, удалённого измерения напряжения на нагрузке и принудительного воздушного охлаждения встроенным вентилятором.
Основные особенности
- Низкопрофильное исполнение высотой 41 мм.
- Удельная мощность: 10,7 Вт/дюйм³.
- Гальваническая изоляция входа и выхода 2000 В AC.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сигнал Output OK.
- Встроенное дистанционное включение/выключение.
- Встроенная функция удалённой обратной связи по напряжению.
- Принудительное воздушное охлаждение встроенным вентилятором с управлением скоростью.
- Вспомогательный выход 12 В, 0,25 А.
- Промышленное исполнение для эксплуатации в расширенном температурном диапазоне.
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
60 А |
| Диапазон тока |
0 ~ 60 А |
| Номинальная мощность |
720 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон подстройки напряжения |
11 ~ 15 В |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, нарастания |
500 мс, 50 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
72 ~ 144 В DC |
| КПД, типовое значение |
85% |
| Потребляемый входной ток, типовой |
11,6 А / 96 В DC |
| Пусковой ток, типовой |
100 А / 96 В DC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током; через примерно 5 секунд отключение выходного напряжения. Для восстановления требуется повторное включение питания. |
| Перенапряжение |
16 ~ 19 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения; восстановление после повторного включения питания. |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры. |
Функции
| Параметр |
Значение |
| Дистанционное включение/выключение |
См. руководство по функциям |
| Сигнал Output OK |
Открытый коллектор, низкий уровень при включенном источнике питания, максимальный ток стока 10 мА |
Управление и интерфейсы CN51
| Номер контакта |
Функция |
Описание |
| 1 |
+S |
Положительное измерение напряжения. Подключать к положительному выводу нагрузки. Линии +S и -S следует скручивать попарно для уменьшения наводок. Максимальная компенсация падения напряжения по линии: 0,5 В. |
| 2 |
-S |
Отрицательное измерение напряжения. Подключать к отрицательному выводу нагрузки. Линии +S и -S следует скручивать попарно для уменьшения наводок. Максимальная компенсация падения напряжения по линии: 0,5 В. |
| 3 |
O/P OK |
Открытый коллектор, привязан к контакту 4 (GND). Низкий уровень при включении источника питания. Максимальный ток стока 10 мА, максимальное внешнее напряжение 13 В. |
| 4 |
GND |
Подключение к отрицательной клемме (-V). |
| 5 |
AUX |
Вспомогательный выход 10,8 ~ 13,2 В относительно контакта 6 (AUXG). Максимальный ток нагрузки 0,25 А. |
| 6 |
AUXG |
Общий провод вспомогательного выхода. Сигнальная цепь изолирована от выходных клемм (+V и -V). |
| 7 |
RC1 |
Дистанционное включение/выключение. |
| 8 |
RC2 |
Дистанционное включение/выключение. |
| 9 |
RCG |
Общий провод дистанционного включения/выключения. |
| 10 |
NC |
Не подключать. |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,02%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр |
Значение |
| Безопасность |
IEC62368-1, CB одобрено TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 одобрено |
| Эмиссия |
Соответствие EN55032 (CISPR32), BS EN / EAC TP TC 020 |
| Помехоустойчивость |
Соответствие EN61000-4-2, 3, 4, 6, 8; уровень light industry; BS EN / EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 2 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
898,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 106,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
295 × 127 × 41 мм (Д × Ш × В) |
| Масса |
1,94 кг |
| Упаковка |
6 шт.; 12,6 кг; 1,15 CUFT |
Примечания
| 1 |
Все параметры, не указанные особо, измерены при 48 В DC на входе, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания ЭМС выполнялись путём монтажа устройства на металлическую пластину 720 мм × 360 мм × 1 мм с толщиной 1 мм. Конфигурация конечного оборудования должна быть повторно подтверждена на соответствие директивам ЭМС. |
| 5 |
Для работы на входном напряжении ниже 100 В DC может потребоваться понижение нагрузки. См. кривую дерейтирования. |
| 6 |
Температура окружающей среды: для моделей с вентиляторами при высоте эксплуатации выше 2000 м следует применять снижение температуры на 3,5 °C/1000 м; для моделей без вентиляторов — 5 °C/1000 м. |
