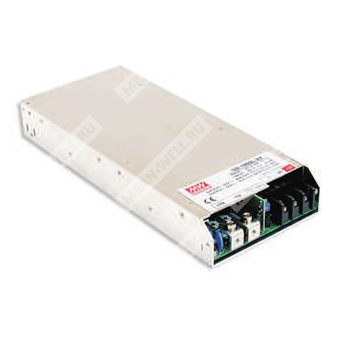

SD-1000H-24 - промышленный DC-DC преобразователь на 24 В для питания мощной нагрузки.
SD-1000H-24 представляет собой одноканальный DC-DC преобразователь серии SD-1000 с выходным напряжением 24 В, номинальным током 40 А и номинальной мощностью 960 Вт. Изделие предназначено для применения в промышленной электронике, системах автоматизации и телекоммуникационном оборудовании, где требуется мощный стабилизированный источник постоянного напряжения с функциями защиты, удалённого включения и удалённого контроля состояния.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| SD | Серия преобразователей постоянного тока Mean Well SD |
| 1000 | Номинальная мощность серии: 1000 Вт |
| H | Высоковольтный входной диапазон серии |
| 24 | Номинальное выходное напряжение 24 В |
Ключевые особенности
- Одноканальный DC-DC преобразователь мощностью 1000 Вт.
- Выход 24 В постоянного тока.
- Номинальный выходной ток 40 А.
- Удалённое включение/выключение.
- Удалённый контроль напряжения на нагрузке.
- Сигнал «Выход OK» с открытым коллектором.
- Встроенный вентилятор с управлением скоростью.
- Защита от перегрузки, перенапряжения и перегрева.
- Вспомогательный выход 12 В, 0,25 А.
- Изоляция входа от выхода 2000 В AC.
- Исполнение низкопрофильного форм-фактора 1U, высота 41 мм.
Области применения
Промышленные системы питания, автоматизированные комплексы, телекоммуникационные устройства, электронные системы управления, оборудование с распределённым питанием постоянного тока, где требуется высокомощный стабилизированный источник 24 В.
Параметры выхода
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 40 А |
| Диапазон регулировки выходного напряжения | 23 ~ 30 В |
| Номинальная мощность | 960 Вт |
| Пульсации и шум | 150 мВ п-п |
| Точность установки напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 50 мс при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 72 ~ 144 В DC |
| Типичный КПД | 89% |
| Типичный входной ток | 11,6 А при 96 В DC |
| Типичный пусковой ток | 100 А при 96 В DC |
Защитные функции
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, после примерно 5 секунд выходное напряжение отключается; восстановление после повторной подачи питания |
| Перенапряжение | 30,8 ~ 35,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Удалённое включение/выключение | Поддерживается через выводы CN51; метод подключения описан в документе |
| Сигнал «Выход OK» | Открытый коллектор, низкий уровень при включённом источнике питания; максимальный ток стока 10 мА |
| Вспомогательный выход | 10,8 ~ 13,2 В относительно AUXG; максимальный ток нагрузки 0,25 А |
| Удалённое измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 минут/цикл, 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Изоляция вход-выход | 2 кВ AC |
| Изоляция вход-земля | 2 кВ AC |
| Изоляция выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | IEC62368-1, CB одобрено TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия | Соответствие EN55032 (CISPR32), BS EN / EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8, уровень light industry, BS EN / EAC TP TC 020 |
| Испытание на выдерживаемое напряжение | I/P-O/P: 2 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
Надёжность, габариты и упаковка
| MTBF | 898,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 106,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 295 × 127 × 41 мм |
| Масса | 1,94 кг |
| Упаковка | 6 шт.; 12,6 кг; 1,15 CUFT |
Назначение выводов CN51
| Номер вывода | Функция |
| 1 | +S, положительное удалённое измерение |
| 2 | -S, отрицательное удалённое измерение |
| 3 | O/P OK, сигнал состояния выхода |
| 4 | GND |
| 5 | AUX |
| 6 | AUXG, земля вспомогательного выхода |
| 7 | RC1, управление удалённым включением/выключением |
| 8 | RC2, управление удалённым включением/выключением |
| 9 | RCG, земля удалённого управления |
| 10 | NC, не подключать |
Назначение силовых выводов
| Клемма | Функция |
| 1 | DC INPUT V- |
| 2 | DC INPUT V+ |
| 3 | FG, защитное заземление |
| TB1 | Выход постоянного тока |
Статические характеристики
| Диапазон входного напряжения для серии SD-1000H | 72 ~ 144 В DC |
| Доступный уровень нагрузки при номинальном входе | 100% |
Примечания
- Если не указано иное, все параметры измерены при 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при 20 МГц полосы измерения с использованием скрученной пары проводов длиной 12 дюймов и параллельно подключённого конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания считается компонентом, который будет устанавливаться в составе конечного оборудования. Все испытания ЭМС выполнены при монтаже на металлическую пластину толщиной 1 мм с размерами 360 × 360 мм и толщиной 1 мм. Готовое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для получения рекомендаций по проведению испытаний ЭМС следует обращаться к документу Mean Well по испытаниям компонентов источников питания.
- Понижать нагрузку необходимо при низком входном напряжении; см. кривую дерейтингa для подробностей.
- Рабочее снижение мощности требуется для моделей, работающих на высоте более 2000 м.
