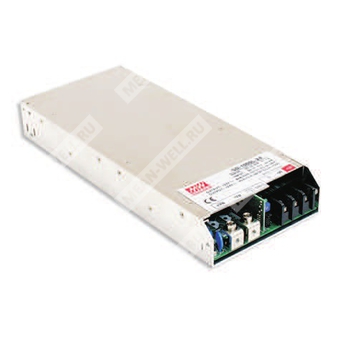

SD-1000H-48 - промышленный DC/DC-преобразователь 48 В, предназначенный для питания нагрузок высокой мощности с гальванической развязкой и встроенными функциями контроля.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| SD | Серия источников питания Mean Well SD |
| 1000 | Номинальная мощность класса 1000 Вт |
| H | Версия для высокого входного напряжения |
| 48 | Номинальное выходное напряжение 48 В |
Общее назначение
SD-1000H-48 представляет собой одноканальный импульсный DC/DC-преобразователь промышленного исполнения с номинальным выходом 48 В, выходной мощностью до 1008 Вт, принудительным воздушным охлаждением и полным набором защитных функций.
Основные особенности
- Компоновка с низким профилем 1U, высота корпуса 41 мм.
- Высокая удельная мощность: 10,7 Вт/дюйм³.
- Гальваническая развязка вход-выход 2000 В переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сигнал исправности выхода.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости.
- Вспомогательный выход 12 В, 0,25 А.
- Промышленный температурный диапазон эксплуатации.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 21 А |
| Диапазон регулировки выходного напряжения | 46 ~ 60 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 50 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Номинальная мощность | 1008 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 72 ~ 144 В постоянного тока |
| Типовой КПД | 92% |
| Типовой входной ток | 11,6 А при 96 В постоянного тока |
| Типовой пусковой ток | 100 А при 96 В постоянного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока; после примерно 5 с источник отключает выходное напряжение. Для восстановления требуется повторное включение питания. |
| Перенапряжение | 62 ~ 68 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Сигнал исправности выхода | Открытый коллектор, логический низкий уровень при включении источника; максимальный ток стока 10 мА |
| Дистанционное включение/выключение | Поддерживается, подробности — по функциональному руководству |
| Дистанционное измерение | Поддерживается; компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Вспомогательный выход | 12 В, 0,25 А |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, CB одобрение TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия | Соответствие EN55032 (CISPR32), BS EN / EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,6,8, уровень light industry, BS EN / EAC TP TC 020 |
| Испытательное напряжение | Вход-выход: 2 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 898,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 106,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 295 × 127 × 41 мм (Д × Ш × В) |
| Масса | 1,94 кг |
| Упаковка | 6 шт. / 12,6 кг / 1,15 CUFT |
Назначение выводов CN51
| Контакт | Функция |
| 1 | +S, положительное дистанционное измерение |
| 2 | -S, отрицательное дистанционное измерение |
| 3 | O/P OK, сигнал исправности выхода |
| 4 | GND, общий |
| 5 | AUX, вспомогательный выход 12 В |
| 6 | AUXG, общий вспомогательного выхода |
| 7 | RC1, дистанционное включение/выключение |
| 8 | RC2, дистанционное включение/выключение |
| 9 | RCG, земля дистанционного управления |
| 10 | NC, не подключать |
Назначение силовых выводов
| Контакт | Функция |
| FG | Защитное заземление |
| DC INPUT V- | Отрицательный вход постоянного тока |
| DC INPUT V+ | Положительный вход постоянного тока |
| +V | Положительный выход |
| -V | Отрицательный выход |
Примечания
- Если иное не указано, все параметры измеряются при 48 В входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на 20 МГц полосе пропускания с использованием 12-витковой витой пары длиной 12 дюймов с параллельно подключённым конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, регулирование по сети и регулирование по нагрузке.
- Блок питания считается компонентом, который будет установлен в конечное оборудование. Все испытания на ЭМС выполнены при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм.
- Если конечное оборудование не подтверждает соответствие директивам ЭМС, следует обратиться к испытаниям ЭМС компонентов источников питания.
- При необходимости дерейтинг может потребоваться при низком входном напряжении. Следует проверить кривую дерейтинга.
- Температурный дерейтинг составляет 3,5%/1000 м при фанless-моделях и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 ft).
