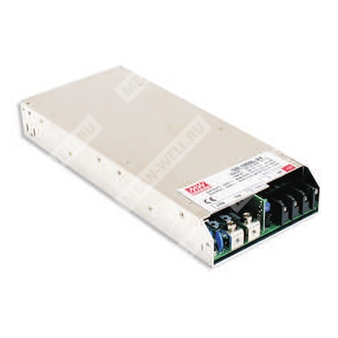

SD-1000L-12 — DC-DC преобразователь 12 В для промышленного питания с защитами и удалённым управлением.
Источник питания серии SD-1000L предназначен для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 12 В с высокой выходной мощностью, встроенными защитными функциями, удалённым включением/выключением, удалённым контролем и компенсацией падения напряжения по линии нагрузки.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| SD |
Серия источников питания Mean Well SD |
| 1000 |
Номинальная мощность класса 1000 Вт |
| L |
Низковольтная версия входа |
| 12 |
Выходное напряжение 12 В |
Основные особенности
- Одно выходное напряжение постоянного тока.
- Низкопрофильное исполнение 1U, высота 41 мм.
- Высокая удельная мощность: 10,7 Вт/дюйм³.
- Изоляция входа и выхода 2000 В переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сигнал Output OK.
- Встроенное дистанционное включение/выключение.
- Встроенная функция удалённого измерения напряжения на нагрузке.
- Принудительное воздушное охлаждение встроенным вентилятором с контролем скорости.
- Вспомогательный выход 12 В, 0,25 А.
- Класс промышленного применения.
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
60 А |
| Диапазон регулировки выходного напряжения |
11 ~ 15 В |
| Ограничение тока |
0 ~ 60 А |
| Номинальная мощность |
720 Вт |
| Пульсации и шум |
150 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки, нарастания |
500 мс, 50 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
19 ~ 72 В постоянного тока |
| Типовой КПД |
84% |
| Типовой входной ток |
23,5 А при 48 В постоянного тока |
| Типовой пусковой ток |
11,6 А при 96 В постоянного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 125% от номинальной выходной мощности; тип защиты — ограничение постоянным током, отключение выходного напряжения примерно через 5 с, восстановление после повторной подачи питания |
| Перенапряжение |
16 ~ 19 В; тип защиты — отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Удалённое включение/выключение |
Подробности см. в руководстве по функциям |
| Сигнал Output OK |
Открытый коллектор, низкий уровень при включении источника питания, максимальный ток стока 10 мА |
Окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,02%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
898,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 106,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 2 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр |
Значение |
| Габариты |
295 × 127 × 41 мм |
| Масса |
1,94 кг |
| Упаковка |
6 шт. / 12,6 кг / 1,15 куб. фута |
Стандарты безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1; CB одобрено TUV; TUV BS EN/EN62368-1; AS/NZS62368.1; EAC TP TC 004 |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32), BS EN / EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 6, 8; уровень light industry; BS EN / EAC TP TC 020 |
Назначение выводов CN51
| Номер вывода |
Функция |
| 1 |
+S, положительное удалённое измерение |
| 2 |
-S, отрицательное удалённое измерение |
| 3 |
Output OK, открытый коллектор |
| 4 |
GND, привязка сигнальных цепей к отрицательному выводу |
| 5 |
AUX, вспомогательный выход |
| 6 |
AUXG, земля вспомогательного выхода |
| 7 |
RC1, дистанционное включение/выключение |
| 8 |
RC2, дистанционное включение/выключение |
| 9 |
RCG, земля дистанционного управления |
| 10 |
NC, не подключен |
Назначение силовых клемм
| Клемма |
Функция |
| FG |
Защитное заземление |
| DC INPUT V- |
Отрицательный вход постоянного тока |
| DC INPUT V+ |
Положительный вход постоянного тока |
| +V |
Положительный выход |
| -V |
Отрицательный выход |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при 48 В входного напряжения, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Блок питания считается компонентом, который будет установлен в конечном оборудовании. Конечное оборудование должно соответствовать требованиям ЭМС. Для рекомендаций по проведению испытаний см. примечание по тестированию компонентов источников питания.
- Возможно снижение выходной мощности при пониженном входном напряжении. Следует проверять кривую снижения нагрузки.
- Снижение температуры окружающей среды: 3,5 °C на 1000 м при отсутствии вентиляторов и 5 °C на 1000 м при работе выше 2000 м.
