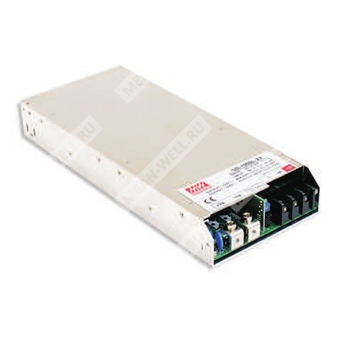

SD-1000L-24 - промышленный DC-DC преобразователь 24 В, 40 А, 960 Вт с защитами и удалённым управлением.
Назначение: источник питания постоянного тока повышенной мощности для промышленного применения с изолированным преобразованием, удалённым контролем и функциями защиты.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| SD |
Серия DC-DC преобразователей Mean Well SD |
| 1000 |
Номинальный класс мощности 1000 Вт |
| L |
Низковольтная входная версия |
| 24 |
Номинальное выходное напряжение 24 В |
Краткое описание
SD-1000L-24 относится к серии одновыходных DC-DC преобразователей мощностью 1000 Вт. Модель предназначена для работы в промышленной аппаратуре, где требуется питание нагрузки от источника постоянного напряжения, гальваническая развязка, дистанционное включение/выключение, удалённое измерение напряжения на нагрузке и сигнализация состояния выхода.
Особенности
- Низкопрофильное исполнение высотой 41 мм.
- Высокая удельная мощность: 10,7 Вт/дюйм³.
- Изоляция вход-выход 2000 В переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Сигнал Output OK.
- Встроенное удалённое включение/выключение.
- Встроенная функция удалённого измерения напряжения на нагрузке.
- Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости.
- Вспомогательный выход 12 В, 0,25 А.
Применение
Источники питания промышленной автоматики, телекоммуникационного и электронного оборудования, систем управления, силовой электроники, измерительных и инфраструктурных устройств, где требуется мощный изолированный DC-DC преобразователь с сервисными сигналами и удалённым управлением.
Выходные параметры
| Параметр |
Значение для SD-1000L-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
40 А |
| Диапазон регулировки выходного напряжения |
23 ~ 30 В |
| Нестабильность по входному напряжению |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки, время нарастания |
500 мс, 50 мс при полной нагрузке |
| Пульсации и шум |
150 мВ п-п |
| Защита от перегрузки |
105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, отключение выходного напряжения примерно через 5 с, восстановление после повторного включения |
| Защита от перенапряжения |
30,8 ~ 35,2 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Входные параметры
| Параметр |
Значение для SD-1000L-24 |
| Диапазон входного напряжения |
19 ~ 72 В постоянного тока |
| Номинальный входной ток |
23,5 А при 48 В постоянного тока |
| Типовое КПД |
88% |
| Типовой пусковой ток |
100 А при 96 В постоянного тока |
Функциональные возможности
| Параметр |
Значение |
| Выходной сигнал состояния |
Открытый коллектор, низкий уровень при включении источника питания; максимальный ток стока 10 мА |
| Удалённое включение/выключение |
Поддерживается, описание и схемы подключения приведены в руководстве по функциям |
| Удалённое измерение напряжения |
Поддерживается; компенсация падения напряжения на проводах нагрузки до 0,5 В |
Параметры вспомогательного и сервисного интерфейса
| Параметр |
Значение |
| Вспомогательный выход |
10,8 ~ 13,2 В относительно вывода AUXG |
| Максимальный ток вспомогательного выхода |
0,25 А |
| Максимальное внешнее напряжение для сигнала Output OK |
13 В |
| Максимальный ток стока для сигнала Output OK |
10 мА |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,02%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, CB approved by TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32), BS EN/EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 6, 8, уровень light industry, BS EN/EAC TP TC 020 |
| Испытательное напряжение изоляции |
I/P-O/P: 2 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и масса
| Параметр |
Значение |
| MTBF |
898,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 106,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
295 × 127 × 41 мм (Д × Ш × В) |
| Масса |
1,94 кг |
| Упаковка |
6 шт.; 12,6 кг; 1,15 CUFT |
Назначение выводов CN51
| Контакт |
Функция |
| 1 |
+S, положительное удалённое измерение |
| 2 |
-S, отрицательное удалённое измерение |
| 3 |
O/P OK, сигнал состояния выхода |
| 4 |
GND |
| 5 |
AUX, вспомогательный выход |
| 6 |
AUXG, земля вспомогательного выхода |
| 7 |
RC1, удалённое включение/выключение |
| 8 |
RC2, удалённое включение/выключение |
| 9 |
RCG, земля удалённого управления |
| 10 |
NC, не подключён |
Примечания
- Все параметры, не оговорённые особо, измерены при 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары, подключённой к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Параметр допуска включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине толщиной 1 мм с площадью 720 мм × 360 мм и запуске с 1 минутой стабилизации. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
- Для корректного выполнения испытаний ЭМС следует обращаться к рекомендациям по испытаниям компонентов источников питания.
- Допустимо применение пониженного входного напряжения. Требуется проверка кривой дерating для деталей.
- При температуре окружающей среды 3,5 °C/1000 м и при применении моделей с вентилятором, а также для работы на высоте более 2000 м, требуется учитывать снижение характеристик.
