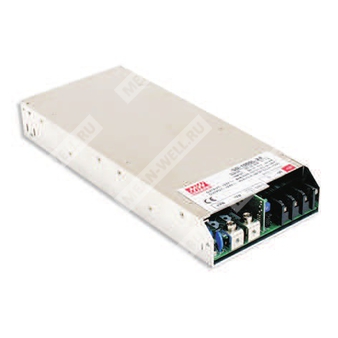

SD-1000L-48 - промышленный DC-DC преобразователь постоянного тока на 48 В для питания высоконагруженных систем.
SD-1000L-48 относится к серии SD-1000 — это одновыходной преобразователь постоянного тока мощностью до 1008 Вт с выходным напряжением 48 В, рассчитанный на применение в промышленной автоматике, телекоммуникационном и энергетическом оборудовании, а также в системах с повышенными требованиями к стабильности питания, дистанционному управлению и защитам.
Расшифровка обозначения
| Элемент обозначения | Значение |
| SD | Серия источников питания Mean Well SD |
| 1000 | Номинальная мощность серии: 1000 Вт |
| L | Низковольтное исполнение по входу |
| 48 | Номинальное выходное напряжение 48 В |
Краткое назначение и особенности
- Одновыходной DC-DC преобразователь.
- Выходное напряжение: 48 В.
- Номинальная мощность: 1008 Вт.
- Исполнение с расширенным входным диапазоном для низковольтной шины постоянного тока.
- Встроенное активное ограничение пускового тока.
- Защиты от перегрузки, перенапряжения и перегрева.
- Выходной сигнал состояния Output OK.
- Функция дистанционного включения/выключения.
- Функция дистанционного измерения напряжения на нагрузке.
- Принудительное охлаждение встроенным вентилятором с регулированием скорости.
- Изоляция входа/выхода 2000 В AC.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 21 А |
| Диапазон регулировки выходного напряжения | 46 ~ 60 В |
| Стабилизация по сети | ±0.5% |
| Стабилизация по нагрузке | ±0.5% |
| Время установки, время нарастания | 500 мс, 50 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Номинальная мощность | 1008 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 72 ~ 144 В DC |
| Типичный КПД | 92% |
| Типичный пусковой ток | 100 А / 96 В DC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, отключение выходного напряжения примерно через 5 с. Для восстановления требуется повторное включение питания |
| Перенапряжение | 62 ~ 68 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Есть, режимы работы приведены в описании CN51 и схеме подключения |
| Сигнал Output OK | Открытый коллектор, низкий уровень при включенном источнике питания; максимальный ток стока 10 мА |
| Дистанционное измерение | Есть, компенсация падения напряжения на проводах нагрузки до 0.5 В |
| Вспомогательное напряжение | 10.8 ~ 13.2 В относительно AUXG; максимальный ток нагрузки 0.25 А |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0.02% / °C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 2 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0.5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Безопасность | IEC62368-1, CB одобрение TÜV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия | Соответствие EN55032 (CISPR32), BS EN / EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 6, 8, уровень light industry, BS EN / EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 898.2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 106.7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 295 × 127 × 41 мм |
| Масса | 1.94 кг |
| Упаковка | 6 шт. / 12.6 кг / 1.15 CUFT |
Назначение выводов CN51
| Номер контакта | Функция |
| 1 | +S, положительный вывод дистанционного измерения |
| 2 | -S, отрицательный вывод дистанционного измерения |
| 3 | Output OK, открытый коллектор |
| 4 | GND, общий провод |
| 5 | AUX, вспомогательный выход |
| 6 | AUXG, общий провод вспомогательного выхода |
| 7 | RC1, дистанционное включение/выключение |
| 8 | RC2, дистанционное включение/выключение |
| 9 | RCG, общий провод дистанционного управления |
| 10 | NC, не подключено |
Примечания
- Если иное не оговорено отдельно, все параметры измеряются при входном напряжении 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, заканчивающейся параллельно включённым конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Для работы на высоте более 2000 м необходимо снижать температуру окружающей среды на 3.5 °C на каждые 1000 м.
- Для моделей, работающих на высоте более 2000 м, предельная рабочая температура уменьшается с 60 °C до 50 °C при расчёте по указанной зависимости.
- При выборе и применении источника питания следует учитывать условия охлаждения и нагрузочный режим в составе конечного оборудования.
