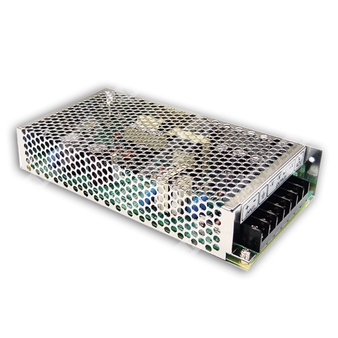

SD-100A-12 - одновыходной DC-DC преобразователь мощностью 100 Вт для промышленного питания нагрузок 12 В.
Назначение и краткое описание
SD-100A-12 представляет собой импульсный одновыходной преобразователь постоянного тока, предназначенный для формирования стабилизированного выходного напряжения 12 В из широкого диапазона входного напряжения 9,5–18 В. Изделие относится к серии SD-100 и рассчитано на применение в промышленной электронике, системах автоматизации, телекоммуникационном и измерительном оборудовании, а также в иных устройствах, требующих компактного и надёжного источника питания с гальванической развязкой и защитами от перегрузки и перенапряжения.
Расшифровка партномера
| Позиция в партномере | Значение |
| SD | Серия одновыходных DC-DC преобразователей Mean Well |
| 100 | Номинальная мощность 100 Вт |
| A | Группа входного напряжения A: 9,5–18 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Ключевые особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка входа и выхода 1500 В AC.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Высокая надёжность.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 8,5 А |
| Диапазон регулировки выходного напряжения | 11–16 В постоянного тока |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 120 мВ п-п |
| Точность установки напряжения | ±1,0% |
| Линиевая стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,3% |
| Диапазон регулировки | 16,8–20 В при 10% нагрузке |
| Защита от перенапряжения | Срабатывание при 16,8–20 В; тип защиты: hiccup, автоматическое восстановление после устранения аварии |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения для SD-100A | 9,5–18 В постоянного тока |
| Тип входа | Постоянный ток |
| Пусковой ток | 9,7 А / 12 В |
| Потребляемый ток без нагрузки | 4,8 А / 24 В |
| КПД типовой | 75% |
| Потребляемая мощность в режиме ожидания | Не указана отдельно |
Динамические характеристики
| Параметр | Значение |
| Время установки, время нарастания | 2 с, 50 мс (только исполнение D) при полной нагрузке |
| Время удержания | 20 мс (только исполнение D) при полной нагрузке |
Защитные функции
| Функция | Описание |
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Защита типа hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -15 до +60 °C для SD-100A |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -20 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и электрическая безопасность
| Параметр | Значение |
| Стандарты электробезопасности | IEC 62368-1 (только для исполнения D), AS/NZS 62368-1 (только для исполнения D), BS EN/EN 62368-1 (только для исполнения D), EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 1,5 кВ AC; вход–корпус: 1,5 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 2600,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 13,8 кг; 0,85 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2 | Вход питания постоянного тока V+ |
| 3 | Заземление корпуса FG |
| 4, 5 | Выход постоянного тока V- |
| 6, 7 | Выход постоянного тока V+ |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 12, 24, 48, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц, при использовании витой пары длиной 12 дюймов с параллельно подключённым конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- Источником питания считается компонент, который будет установлен в конечном оборудовании. Испытания ЭМС выполняются на смонтированном модуле с металлической платой толщиной 1 мм и зазорами 360 мм × 360 мм.
- Для высот более 2000 м необходима дополнительная температурная дерейтинг-коррекция.
