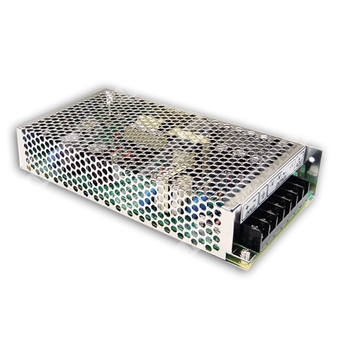

SD-100A-24 - 100-ваттный однофазный DC/DC преобразователь с выходом 24 В для промышленного применения.
Общее описание
SD-100A-24 — это импульсный DC/DC преобразователь серии SD-100 мощностью 100 Вт с одним выходом 24 В. Модуль предназначен для применения в промышленной электронике, системах автоматизации, телекоммуникационном и другом оборудовании, где требуется стабилизированное питание постоянного тока при расширенном диапазоне входного напряжения и гальванической развязке.
Для исполнения A установлен входной диапазон 9,5…18 В DC, а номинальное выходное напряжение составляет 24 В при номинальном токе 4,2 А.
Расшифровка партномера
| Обозначение | Значение |
| SD | Серия DC/DC преобразователей Mean Well SD |
| 100 | Номинальная мощность 100 Вт |
| A | Исполнение по входному диапазону: 9,5…18 В DC |
| 24 | Номинальное выходное напряжение 24 В |
Ключевые особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка вход/выход 1500 В AC.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Высокая надежность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон регулировки выходного напряжения | 23…30 В DC |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,2% |
| Время установки, время нарастания | 2 с, 50 мс (только для исполнения D) при полной нагрузке |
| Время удержания | 20 мс (только для исполнения D) при полной нагрузке |
Вход
| Параметр | Значение |
| Исполнение по входному диапазону | A |
| Входное напряжение | 9,5…18 В DC |
| Типовой КПД | 84% |
| Пусковой ток | 1,8 А / 96 В DC |
| Ток утечки | < 0,75 мА / 120 В AC (SD-100D) |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,5…37,5 В / 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -15…+60 °C (SD-100A) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1; BS EN/EN62368-1 (только для исполнения D); AS/NZS62368-1 (только для исполнения D); IEC 62368-1 (только для исполнения D); EAC TP TC 004 |
| Электрическая прочность изоляции | I/P-O/P: 1,5 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 2600,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 13,8 кг; 0,85 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1, 2 | Вход питания постоянного тока V- |
| 3 | FG, защитное заземление |
| 4, 5 | Выход постоянного тока V- |
| 6, 7 | Выход постоянного тока V+ |
Примечания
| 1. | Все параметры, не отмеченные особо, измерены при входном напряжении 12, 24, 48 и 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2. | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, зашунтированной конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3. | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4. | Источник питания рассматривается как компонент, предназначенный для установки в конечном оборудовании. Все испытания ЭМС выполнялись при монтаже на металлическую пластину толщиной 1 мм и указанных условиях; для полноты конечного оборудования необходимо повторно подтвердить соответствие требованиям ЭМС. |
| 5. | Понижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м без вентиляторов и 5 °C на 1000 м при вентиляторном охлаждении для высоты эксплуатации выше 2000 м. |
