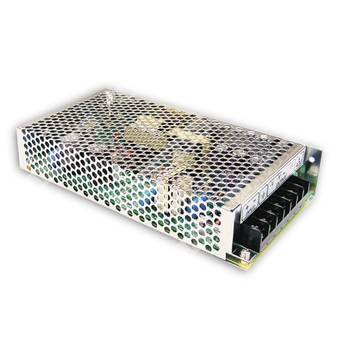

SD-100B-12 - преобразователь DC/DC мощностью 100 Вт с выходом 12 В для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| SD | Серия SD |
| 100 | Номинальная мощность: 100 Вт |
| B | Диапазон входного напряжения B: 19–36 В постоянного тока |
| 12 | Номинальное выходное напряжение: 12 В постоянного тока |
Общее назначение и особенности
SD-100B-12 представляет собой одноканальный преобразователь DC/DC серии SD-100 для питания промышленной электронной аппаратуры от источников постоянного напряжения в широком входном диапазоне. Изделие выполнено в металлическом корпусе, рассчитано на установку в составе конечного оборудования и обеспечивает стабилизированное выходное напряжение 12 В при мощности до 100 Вт.
Особенности:
- Широкий входной диапазон 19–36 В постоянного тока.
- Номинальная выходная мощность 100 Вт.
- Выходное напряжение 12 В.
- Встроенный EMI-фильтр.
- Низкие пульсации и шумы.
- Развязка вход/выход 1500 В переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Компактное промышленное исполнение.
Выходные характеристики
| Параметр | Значение для SD-100B-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8,5 А |
| Диапазон регулировки выходного напряжения | 11–16 В постоянного тока |
| Номинальная мощность | 100 Вт |
| Пульсации и шумы, макс. | 120 мВ п-п |
| Точность выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 2 с, 50 мс (только D-исполнение) при полной нагрузке |
| Время удержания | 20 мс (только D-исполнение) при полной нагрузке |
Входные характеристики
| Параметр | Значение для исполнения B |
| Диапазон входного напряжения | 19–36 В постоянного тока |
| Потребляемый ток, тип. | 4,8 А при 24 В |
| Пусковой ток, тип. | 10 А/12 В |
| Ток утечки | <0,75 мА/120 В переменного тока (для SD-100D; в составе серии) |
| КПД, тип. | 76% |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8–20 В при 10% нагрузке |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+60 °C для SD-100B |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC/BS EN/EN 62368-1, EAC TP TC 004 |
| Электромагнитная совместимость, излучение | BS EN/EN 55032 (CISPR32) Class B, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | BS EN/EN 61000-4-2, -3, -4, -6, -8; BS EN/EN 55035; уровень light industry; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,65 кг |
| Упаковка | 20 шт. / 13,8 кг / 0,85 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 2600,2 тыс. ч, Telcordia SR-332 (Bellcore); 399,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Монтаж и назначение выводов
Изделие выполнено в корпусе Case No. 902. Подключение осуществляется через клеммные выводы.
| Номер вывода | Назначение |
| 1, 2 | Входное напряжение DC INPUT V+ |
| 3 | Защитное заземление FG |
| 4, 5 | Выход DC OUTPUT -V |
| 6, 7 | Выход DC OUTPUT +V |
Принцип построения
Структурная схема включает EMI-фильтр, выпрямители и фильтр, узел силовой коммутации, выходной фильтр и выпрямители, цепи контроля, а также узлы защиты от перегрузки и перенапряжения.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 12, 24, 48 или 96 В, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шумы измеряются при полосе пропускания 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельно подключенного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, стабилизацию по входному напряжению и стабилизацию по нагрузке.
- Температура окружающей среды при дерейтинге составляет 3,5 °C/1000 м без вентиляторов и 5 °C/1000 м при наличии вентиляторов для высоты выше 2000 м.
