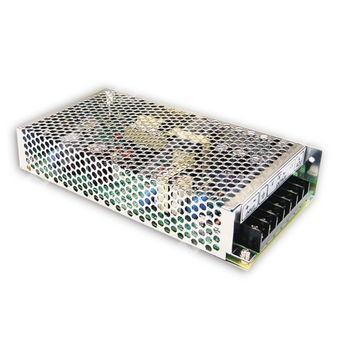

SD-100B-24 - импульсный DC-DC преобразователь на 24 В для промышленного питания и систем автоматизации.
Назначение: однотактный источник вторичного питания постоянного тока для преобразования входного напряжения в стабилизированное выходное напряжение 24 В при мощности до 100,8 Вт.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SD-100 | Серия источников питания мощностью 100 Вт |
| Исполнение по входу | B | Диапазон входного напряжения 19…36 В постоянного тока |
| Выходное напряжение | 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Широкий диапазон входного напряжения.
- Выходная мощность до 100,8 Вт.
- Гальваническая развязка вход-выход 1500 В AC.
- Встроенный фильтр электромагнитных помех.
- Низкий уровень пульсаций и шума.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Высокая надежность для промышленного применения.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0…4,2 А |
| Номинальная выходная мощность | 100,8 Вт |
| Диапазон подстройки выходного напряжения | 23…30 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,2% |
| Время установки, время нарастания | 2 с, 50 мс (только для исполнения D) при полной нагрузке |
| Время удержания | 20 мс (только для исполнения D) при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 19…36 В постоянного тока |
| КПД, тип. | 81% |
| Пусковой ток, тип. | 4,8 А / 24 В |
| Ударный ток, тип. | 2,4 А / 48 В |
| Ток утечки | <0,75 мА / 120 В AC (для SD-100D) |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; защита: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,5…37,5 В при 10% нагрузке; защита: режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибростойкость | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Дерейтинг по температуре окружающей среды | Для SD-100B/C/D: -10…+60 °C, см. кривую снижения мощности |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1; для исполнения D также BS EN/EN62368-1, AS/NZS62368-1 |
| Испытательное напряжение | Вход-выход: 1,5 кВ AC; вход-FG: 1,5 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2600,2 тыс. ч, Telcordia SR-332 (Bellcore); 399,9 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 13,8 кг; 0,85 CUFT |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 902 |
| Крепление | 4 отверстия M3 |
| Подключение | Клеммные выводы |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2 | Вход питания постоянного тока V+ |
| 3 | Заземление корпуса FG |
| 4, 5 | Выход постоянного тока V− |
| 6, 7 | Выход постоянного тока V+ |
Примечания
| 1 | Все параметры, не обозначенные особо, измеряются при входном напряжении 12, 24, 48, 96 В, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, терминал и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, нестабильность по линии и нестабильность по нагрузке. |
| 4 | Источник питания считается компонентом, который будет устанавливаться в конечном изделии. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм × 1 мм с толщиной 1 мм. Итоговое изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
| 5 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м. |
