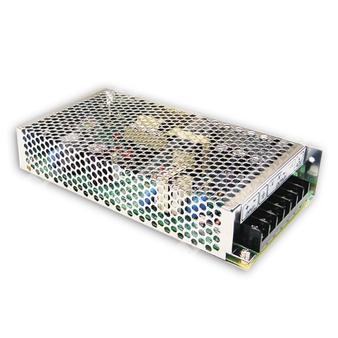

SD-100B-5 - одновыходной DC-DC преобразователь 100 Вт с выходным напряжением 5 В.
Расшифровка партномера
| Позиция | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well |
| 100 | Номинальная мощность 100 Вт |
| B | Диапазон входного напряжения класса B |
| 5 | Выходное напряжение 5 В |
Назначение и основные особенности
SD-100B-5 — импульсный преобразователь постоянного тока в постоянный ток для питания промышленной и электронной аппаратуры от источников постоянного напряжения широкого диапазона. Модель относится к серии SD-100 и обеспечивает стабилизированное выходное напряжение 5 В при высокой удельной мощности и наличии встроенных защит.
Основные свойства
- Одновыходной DC-DC преобразователь.
- Выходное напряжение 5 В.
- Номинальная мощность 100 Вт.
- Широкий диапазон входного напряжения для класса B.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Защиты от короткого замыкания, перегрузки и перенапряжения.
- Изоляция входа-выхода 1500 В AC.
- Металлический корпус для промышленного монтажа.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 18 А |
| Диапазон тока | 0…18 А |
| Номинальная мощность | 90 Вт |
| Размах пульсаций и шума | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В DC |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 2 с, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения для класса B | 19…36 В DC |
| Типовой КПД | 78% |
| Пусковой ток | 9,7 А / 12 В |
| Ток утечки | <0,75 мА / 120 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 5,75…6,75 В при 10% нагрузке |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения аварийного режима |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 1,5 кВ AC |
| Испытательное напряжение вход-корпус | 1,5 кВ AC |
| Испытательное напряжение выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1 для исполнения типа D; одобрение BS EN/EN62368-1, AS/NZS62368-1, IEC 62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,65 кг |
| Размер упаковки | 20 шт. / 13,8 кг / 0,85 CUFT |
| Корпус | Case No. 902 |
Подключение
| Контакт | Назначение |
| 1, 2 | Вход питания постоянного тока V- |
| 3 | Заземление корпуса |
| 4, 5 | Выход постоянного тока V- |
| 6, 7 | Выход постоянного тока V+ |
Сведения по MTBF
| Показатель | Значение |
| MTBF | 2600,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры, не отмеченные отдельно, измерены при входном напряжении 12, 24, 48, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары длиной 12 дюймов, терминатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает настройку, нестабильность по входу и по нагрузке.
4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются после монтажа устройства в металлическую пластину размерами 360 мм × 360 мм × 1 мм с толщиной 1 мм. При несоответствии конечного изделия директивам ЭМС следует повторно проверить соответствие системы требованиям.
5. Дерейтинг по температуре окружающей среды составляет 3,5% на каждые 1000 м без вентиляторов и 5% на каждые 1000 м при использовании вентиляторов для высоты более 2000 м.
