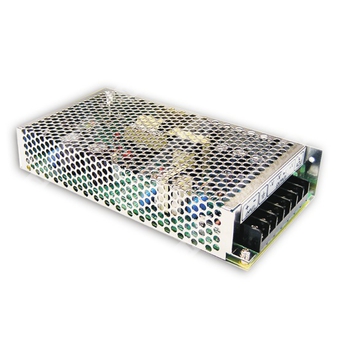

SD-100C-12 - изолированный DC-DC преобразователь 100 Вт для питания промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SD | Серия источников питания SD |
| 100 | Номинальная мощность 100 Вт |
| C | Диапазон входного напряжения C: 36–72 В DC |
| 12 | Выходное напряжение 12 В DC |
Краткое назначение и особенности
SD-100C-12 представляет собой однотактный изолированный преобразователь постоянного тока мощностью 100 Вт с одноканальным выходом 12 В, предназначенный для применения в промышленной электронике. Изделие имеет широкий диапазон входного напряжения, встроенную защиту от перегрузки и перенапряжения, низкие пульсации и помехи, а также гальваническую развязку 1500 В AC между входом и выходом.
Сведения о серии
- Одновыходной DC-DC преобразователь серии SD-100.
- Предусмотрена работа в четырёх исполнениях по входному диапазону: A, B, C, D.
- Для исполнения C используется вход 36–72 В DC.
- Охлаждение — естественное, с учётом кривой снижения нагрузки по температуре и входному напряжению.
- Конструктив — металлический корпус с клеммным подключением.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В DC |
| Номинальный ток | 8,5 А |
| Диапазон тока | 0–8,5 А |
| Номинальная мощность | 102 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,3% |
| Нестабильность по нагрузке | ±0,3% |
| Время установки, нарастания | 2 с, 50 мс (только исполнение D) при полной нагрузке |
| Время удержания | 20 мс (только исполнение D) при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–72 В DC |
| Диапазон подстройки выходного напряжения | 31,5–37,5 В |
| Типичное КПД | 78% |
| Пусковой ток | 1,8 А / 96 В DC |
| Ток утечки | < 0,75 мА / 120 В AC (для SD-100D) |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Защита типа hiccup, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 31,5–37,5 В / 10% нагрузки |
| Тип защиты от перенапряжения | Защита типа hiccup, автоматическое восстановление после устранения аварийного режима |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -10 до +60 °C (SD-100B/C/D), см. кривую снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -20 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0–50 °C) |
| Вибростойкость | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 1,5 кВ AC; вход–корпус: 1,5 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 2600,2 тыс. ч, Telcordia SR-332 (Bellcore); 399,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Конструктивное исполнение | Корпус Case No. 902 |
| Монтажные отверстия | 4 × M3 |
| Подключение | Клеммное |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,65 кг |
| Упаковочная единица | 20 шт. |
| Масса упаковки | 13,8 кг |
| Объём упаковки | 0,85 CUFT |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2 | Вход питания DC / AC-DC вход для исполнения D |
| 3 | Заземление корпуса |
| 4, 5 | Выход DC “-” |
| 6, 7 | Выход DC “+” |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 12, 24, 48, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, подключённой параллельно к конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по линии и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются после монтажа изделия в металлическую пластину 360 мм × 360 мм × 1 мм с толщиной 1 мм. Итоговое изделие должно быть повторно подтверждено на соответствие директивам ЭМС после интеграции в оборудование.
- Дерейтинг по температуре окружающей среды: 3,5% / 1000 м для моделей без вентилятора и 5% / 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 футов).
