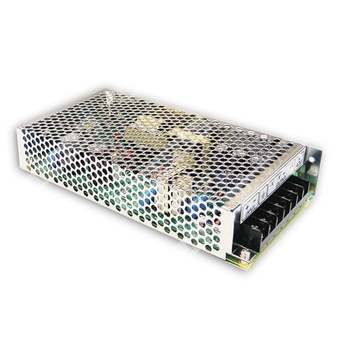

SD-100C-24 - 100-ваттный DC-DC преобразователь с выходом 24 В для промышленной электроники и систем питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| SD | Серия DC-DC преобразователей Mean Well SD |
| 100 | Номинальная мощность 100 Вт |
| C | Исполнение с широким диапазоном входного напряжения 36–72 В DC |
| 24 | Номинальное выходное напряжение 24 В DC |
Краткое назначение и особенности
SD-100C-24 — это одно-выходной DC-DC преобразователь серии SD-100, предназначенный для преобразования входного постоянного напряжения в стабилизированное выходное напряжение 24 В при мощности до 100,8 Вт.
Модуль выполнен в металлическом корпусе, рассчитан на промышленное применение, имеет встроенный EMI-фильтр, функции защиты от перегрузки и перенапряжения, а также гальваническую развязку между входом и выходом.
Основные особенности
- Широкий диапазон входного напряжения для исполнения C: 36–72 В DC.
- Номинальное выходное напряжение: 24 В DC.
- Номинальная выходная мощность: 100,8 Вт.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Гальваническая развязка входа и выхода 1500 В AC.
- Промышленное исполнение для монтажа в составе оборудования.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В DC |
| Номинальный выходной ток | 4,2 А |
| Диапазон выходного тока | 0–4,2 А |
| Номинальная выходная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ p-p |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,2% |
| Диапазон подстройки выходного напряжения | 23–30 В DC |
| Время установки, время нарастания | 2 с, 50 мс (только для исполнения D) при полной нагрузке |
| Время удержания | 20 мс (только для исполнения D) при полной нагрузке |
Вход
| Параметр | Значение |
| Исполнение по входу | C |
| Диапазон входного напряжения | 36–72 В DC |
| Типовое КПД | 78% |
| Пусковой ток | 1,8 А / 96 В DC |
| Ток утечки | < 0,75 мА / 120 В AC (для SD-100D) |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,5–37,5 В / 5% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ AC |
| Испытательное напряжение изоляции вход-корпус | 1,5 кВ AC |
| Испытательное напряжение изоляции выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарт безопасности | IEC 62368-1 для исполнения D |
| Стандарты | BS EN/EN62368-1 для исполнения D, AS/NZS62368-1 для исполнения D, IEC 62368-1 для исполнения D, EAC TP TC 004 |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C (SD-100C) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин в каждом направлении по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 2600,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр | Значение |
| Размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Конструктивное исполнение | Металлический корпус, Case No. 902 |
Упаковка
| Параметр | Значение |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 13,8 кг; 0,85 CUFT |
Назначение выводов
| Контакт | Назначение |
| 1, 2 | Вход питания постоянного тока V+ |
| 1, 2 (для SD-100D) | Вход AC/DC |
| 3 | Защитное заземление FG |
| 4, 5 | Выход DC −V |
| 6, 7 | Выход DC +V |
Примечания
- Все параметры, не указанные специально, измеряются при входном напряжении 12, 24, 48 или 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск на настройку, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; все испытания ЭМС выполняются на монтажной плате размером 360 мм × 360 мм с толщиной 1 мм.
- Для изделий мощностью 100 Вт из серии SD-100D требуется подтверждение соответствия стандартам ЭМС в составе конечного изделия.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м безвентиляторных моделей и 5 °C на каждые 1000 м моделей с вентилятором при высоте эксплуатации более 2000 м.
