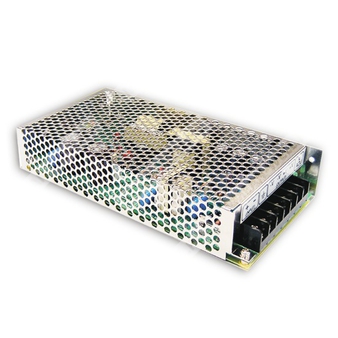

SD-100C-5 - одновыходной преобразователь DC-DC на 5 В для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| SD | Серия преобразователей DC-DC Mean Well |
| 100 | Номинальная мощность 100 Вт |
| C | Исполнение с диапазоном входного напряжения 36–72 В DC |
| 5 | Выходное напряжение 5 В DC |
Общее назначение
SD-100C-5 — промышленный DC-DC преобразователь серии SD-100 с одноканальным стабилизированным выходом 5 В, предназначенный для питания аппаратуры в системах автоматики, телекоммуникации и электронного оборудования.
Ключевые особенности
- Широкий диапазон входного напряжения 36–72 В DC.
- Номинальная выходная мощность 90 Вт для исполнения 5 В.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Гальваническая развязка входа и выхода 1500 В AC.
- Защита от перегрузки и перенапряжения.
- Работа в составе промышленной аппаратуры.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальный ток | 18 А |
| Диапазон тока | 0–18 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 100 мВ p-p |
| Диапазон подстройки выходного напряжения | 4,5–5,5 В DC |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, время нарастания | 2 с, 50 мс (только режим D) при полной нагрузке |
| Время удержания | 20 мс (только режим D) при полной нагрузке |
Вход
| Параметр | Значение |
| Входной диапазон | 36–72 В DC |
| КПД, тип. | 77% |
| Пусковой ток, тип. | 1,8 А / 96 В DC |
| Ток утечки | <0,75 мА / 120 В AC (SD-100D); для SD-100C значение в документе не выделено отдельно |
| Потребляемый ток, тип. | 9,7 А / 12 В; 10,4 А / 12 В; 4,8 А / 24 В; 4,8 А / 24 В; 4,8 А / 24 В; 10 А / 12 В |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Хиккаповый режим, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5,75–6,75 В / 10% нагрузки |
| Тип защиты от перенапряжения | Хиккаповый режим, автоматическое восстановление после устранения аварии |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение мощности по температуре | 3,5%/1000 м при отсутствии вентиляторов; 5%/1000 м при наличии вентиляторов, при высоте более 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 1,5 кВ AC; вход-корпус: 1,5 кВ AC; выход-корпус: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1, BS EN/EN62368-1, AS/NZS62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 199 × 98 × 38 мм (Д × Ш × В) |
| Размеры корпуса | Case No. 902 |
| Исполнение | Металлический корпус, промышленный модульный блок питания |
| Назначение выводов | Вход, выход, защитное заземление согласно табличному обозначению |
Назначение выводов
| Номер контакта | Назначение |
| 1, 2 | Вход питания |
| 3 | FG, защитное заземление |
| 4, 5 | Выход DC -V |
| 6, 7 | Выход DC +V |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 2600,2 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 399,9 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,65 кг |
| Количество в упаковке | 20 шт. |
| Масса упаковки | 13,8 кг |
| Объем упаковки | 0,85 CUFT |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 12, 24, 48 или 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по линии и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании.
- Прикладные испытания ЭМС должны выполняться в составе конечного оборудования, чтобы подтвердить соответствие директивам ЭМС.
- Снижение мощности по температуре: 3,5% на 1000 м для моделей без вентиляторов и 5% на 1000 м для моделей с вентилятором при высоте более 2000 м.
