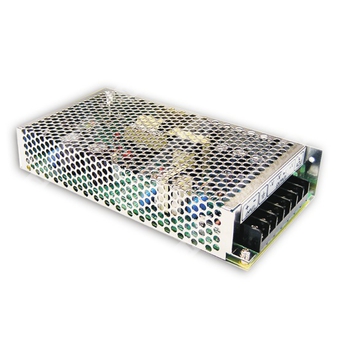

SD-100D-12 - 100-Вт преобразователь DC-DC для промышленного питания с выходом 12 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|
| Серия | SD-100 | Серия однотактных источников питания DC-DC мощностью 100 Вт |
| Исполнение по входу | D | Широкий диапазон входного напряжения: 72–144 В постоянного тока или 85–132 В переменного тока |
| Выходное напряжение | 12 | Номинальное выходное напряжение 12 В постоянного тока |
Назначение и особенности
SD-100D-12 — импульсный DC-DC преобразователь промышленного исполнения для формирования стабилизированного напряжения 12 В постоянного тока из широкого диапазона входного питания. Изделие относится к серии SD-100 и предназначено для применения в системах автоматики, телекоммуникации, промышленной электронике и распределённых источниках питания.
Основные особенности
- Широкий диапазон входного напряжения.
- Выходная мощность до 100 Вт.
- Встроенный EMI-фильтр.
- Низкие пульсации и шумы.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция входа и выхода 1500 В переменного тока.
- Компактное металлическое исполнение для промышленной установки.
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 8,5 А |
| Диапазон регулировки выходного тока | 0–8,5 А |
| Номинальная выходная мощность | 102 Вт |
| Пульсации и шумы, максимум | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 11–16 В |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,3% |
| Время выхода на режим, включение | 2 с |
| Время нарастания | 50 мс при полной нагрузке, только для исполнения D |
| Время удержания | 20 мс при полной нагрузке, только для исполнения D |
Входные параметры
| Параметр | Значение |
|---|
| Исполнение по входу | D |
| Диапазон входного напряжения | 72–144 В постоянного тока или 85–132 В переменного тока |
| Типичный входной ток | 1,8 А при 96 В постоянного тока |
| Пусковой ток, тип. | 18 А при 96 В постоянного тока |
| Ток утечки | Менее 0,75 мА при 120 В переменного тока |
| КПД, тип. | 77% |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после снятия аварийного режима |
| Перенапряжение | 13,5–17,5 В, 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после снятия аварийного режима |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход–выход | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции вход–корпус | 1,5 кВ переменного тока |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | От -10 до +60 °C для SD-100D |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | От -20 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | IEC 62368-1, BS EN/EN 62368-1, AS/NZS 62368-1, EAC TP TC 004 |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8; BS EN/EN55035; уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 199 × 98 × 38 мм |
| Масса | 0,65 кг |
| Упаковка | 20 шт.; 13,8 кг; 0,85 CUFT |
| Конструктивное исполнение | Корпус Case No. 902 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 2600,2 тыс. часов минимум, Telcordia SR-332 (Bellcore); 399,9 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Примечания
| № | Содержание |
|---|
| 1 | Все параметры, не указанные особо, измерены при входе 12, 24, 48, 96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шумы измеряются при полосе 20 МГц, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС выполняются после монтажа в металлическую пластину толщиной 1 мм размером 360 мм × 360 мм с использованием 1-миллиметровой толщины опорной пластины; конечное оборудование должно быть подтверждено на соответствие директивам ЭМС. |
| 5 | Дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
