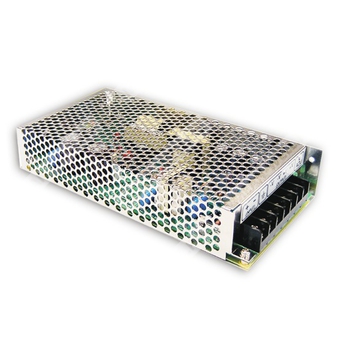

SD-100D-24 - изолированный DC/DC преобразователь 100 Вт с выходом 24 В для промышленного применения.
Назначение: SD-100D-24 представляет собой одновыходной изолированный DC/DC преобразователь серии SD-100, предназначенный для преобразования широкодиапазонного постоянного или переменного входного напряжения в стабилизированное выходное напряжение 24 В при мощности до 100,8 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SD | Серия источников питания SD |
| 100 | Номинальная мощность 100 Вт |
| D | Исполнение с широким входным диапазоном 72…144 В постоянного тока или 85…132 В переменного тока |
| 24 | Выходное напряжение 24 В |
Краткое описание серии
Серия SD-100 — это одновыходные DC/DC преобразователи с гальванической развязкой, встроенным EMI-фильтром, низкими пульсациями и защитами от перегрузки и перенапряжения. Для исполнения D также предусмотрена работа от сети переменного тока.
Выход
| Параметр | Значение для SD-100D-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 4,2 А |
| Диапазон выходного тока | 0…4,2 А |
| Номинальная мощность | 100,8 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 23…30 В DC |
| Погрешность установки | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
| Время запуска и нарастания | 2 с, 50 мс (только для исполнения D) при полной нагрузке |
| Время удержания | 20 мс (только для исполнения D) при полной нагрузке |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Защита от перегрузки | Тип: режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 31,5…37,5 В при 10% нагрузке |
| Защита от перенапряжения | Тип: режим hiccup, автоматическое восстановление после устранения аварии |
| Напряжение постоянной составляющей тока нагрузки | 1,8 А / 96 В DC |
Вход
| Параметр | Значение для SD-100D-24 |
| Входной диапазон | 72…144 В DC или 85…132 В AC |
| Номинальный входной ток | 1,8 А / 96 В DC |
| КПД, типовое значение | 83% |
| Пусковой ток, типовое значение | Не указан отдельно для данного исполнения; в таблице приведено: D: 18 А / 96 В DC |
| Ток утечки | < 0,75 мА / 120 В AC (SD-100D) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 1,5 кВ AC |
| Испытательное напряжение | Вход–корпус: 1,5 кВ AC |
| Испытательное напряжение | Выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C для SD-100D |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Дерейтинг по температуре окружающей среды | 3,5%/1000 м при эксплуатации без вентилятора и 5%/1000 м при эксплуатации с вентилятором выше 2000 м |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Безопасность и стандарты
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1 (для исполнения D), BS EN/EN62368-1, AS/NZS62368-1 (для исполнения D), EAC TP TC 004 |
Надежность
| Параметр | Значение |
| MTBF | 2600,2 тыс. ч, Telcordia SR-332 (Bellcore); 399,9 тыс. ч, MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,65 кг |
| Упаковка | 20 шт. / 13,8 кг / 0,85 куб. фута |
| Исполнение корпуса | Case No. 902 |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2 | Входное напряжение DC INPUT V+ |
| 3 | Заземление корпуса FG |
| 4, 5 | Выход постоянного напряжения DC OUTPUT -V |
| 6, 7 | Выход постоянного напряжения DC OUTPUT +V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 12, 24, 48, 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании; выполнение испытаний EMC зависит от итоговой конфигурации изделия.
- Температурный дерейтинг окружающей среды: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход–выход 1500 В AC.
- Встроенный EMI-фильтр.
- Низкие пульсации и шум.
- Низкая стоимость.
- Высокая надежность.
- Срок службы и параметры надежности рассчитаны по стандартным методикам MTBF.
