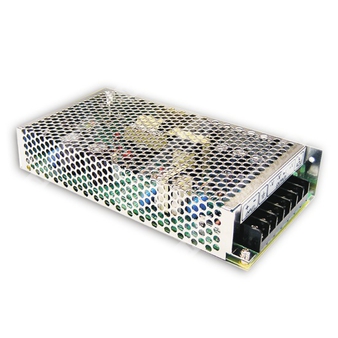

SD-100D-5 - одно выходное DC-DC преобразовательное устройство на 100 Вт для преобразования входного напряжения в стабилизированное 5 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SD |
Серия DC-DC преобразователей Mean Well SD |
| 100 |
Номинальная мощность 100 Вт |
| D |
Исполнение для входного диапазона 72–144 В постоянного тока или 85–132 В переменного тока |
| 5 |
Выходное напряжение 5 В |
Общее назначение
SD-100D-5 относится к серии одно выходных DC-DC преобразователей мощностью 100 Вт. Изделие предназначено для преобразования входного напряжения широкого диапазона в стабилизированное выходное напряжение 5 В постоянного тока с защитой от перегрузки и перенапряжения.
Основные особенности
- Широкий диапазон входного напряжения.
- Один канал выхода.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Изоляция вход/выход 1500 В переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Самовосстановление после устранения аварийного режима.
Выход
| Выходное напряжение | 5 В |
| Номинальный ток | 18 А |
| Диапазон регулировки выходного напряжения | 4,5…5,5 В |
| Диапазон тока | 0…18 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2 с, 50 мс (только режим D) при полной нагрузке |
| Время удержания | 20 мс (только режим D) при полной нагрузке |
Вход
| Входное напряжение | 72…144 В постоянного тока или 85…132 В переменного тока |
| КПД (тип.) | 78% |
| Пусковой ток (тип.) | 18 А / 96 В постоянного тока |
| Ток утечки | <0,75 мА / 120 В переменного тока |
Защита
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В / 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | IEC 62368-1, BS EN/EN62368-1, AS/NZS62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ переменного тока; вход/корпус: 1,5 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| ЭМС, излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС, помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 6, 8, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Конструктивные данные
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Монтаж | По механическому чертежу корпуса №902 |
| Подключение | Клеммная колодка; для SD-100D: вход AC/DC на выводах 1, 2; выход DC на выводах 4, 5 и 6, 7; FG на выводе 3 |
MTBF
| Средняя наработка на отказ | 2600,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 399,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Упаковка
| Масса | 0,65 кг |
| Количество в упаковке | 20 шт. |
| Масса упаковки | 13,8 кг |
| Объём упаковки | 0,85 CUFT |
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 12, 24, 48 или 96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к керамическому конденсатору 0,1 мкФ и параллельному электролитическому конденсатору 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Испытания на ЭМС выполняются при монтаже устройства на металлическую пластину размером 360 мм × 360 мм толщиной 1 мм. Готовое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
5. Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
