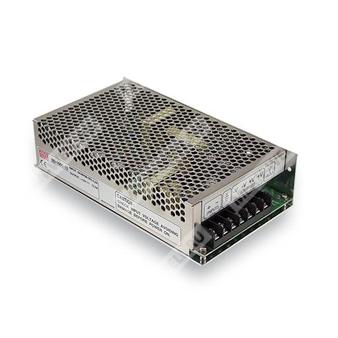

SD-150B-12 - изолированный DC-DC преобразователь на 150 Вт для промышленного питания.
Серия SD-150 представляет собой однотактные преобразователи постоянного тока с одним выходом. Модификация SD-150B-12 предназначена для питания нагрузок от источников постоянного тока с широким входным диапазоном серии B и формирует стабилизированное выходное напряжение 12 В при выходной мощности до 150 Вт.
Расшифровка партномера
| Позиция | Значение |
| SD | Серия DC-DC преобразователей Mean Well |
| 150 | Номинальная мощность 150 Вт |
| B | Диапазон входного напряжения серии B: 19–36 В DC |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
Преобразователь обеспечивает гальванически развязанное питание нагрузки, имеет встроенные узлы фильтрации, схемы защиты от перегрузки и перенапряжения, а также предназначен для эксплуатации в промышленной аппаратуре и системах автоматизации.
Основные особенности
- Широкий диапазон входного напряжения серии B.
- Выходная мощность 150 Вт.
- Изоляция входа и выхода 1500 В AC.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание 100% изделий на полной нагрузке при прогоне.
- Предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения.
- Высокая надежность и длительная наработка на отказ.
Области применения
Промышленные системы питания, автоматика, телекоммуникационное оборудование, встроенные электронные узлы, устройства с требованием к гальванической развязке и стабильному вторичному питанию 12 В.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 12,5 А |
| Диапазон тока нагрузки | 0–12,5 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Диапазон подстройки выходного напряжения | 11–16 В DC |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 2 с, 50 мс (только D-исполнение) при полной нагрузке |
| Время удержания | 24 мс (только D-исполнение) при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения для версии B | 19–36 В DC |
| КПД типовое | 75% |
| Пусковой ток типовой | 8,5 А / 24 В |
| Ток утечки | <0,75 мА / 120 В AC (для SD-150D) |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8–20 В / 10% нагрузки |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | от -10 до +60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -20 до +85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ AC |
| Испытательное напряжение изоляции вход–корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-6, EN61000-4-8; ENV50204; уровень light industry |
| Стандарты безопасности | IEC 62368-1 (только для исполнения D), AS/NZS 62368.1 (только для исполнения D), EAC TP TC 004, EAC TP TC 020 |
Наработка на отказ
| Параметр | Значение |
| MTBF | 2897,06 тыс. ч минимум по Telcordia SR-332 (Bellcore); 419,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры и конструкция
| Параметр | Значение |
| Размеры | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,86 кг |
| Исполнение корпуса | Case No. 906 |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 16 шт. |
| Масса упаковки | 14,5 кг |
| Объем упаковки | 0,95 куб. фута |
Схема подключения выводов
| Номер вывода | Назначение |
| 1, 2 | Вход постоянного тока V+ |
| 3 | Земля корпуса FG |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Примечания
- Все параметры, не отмеченные особо, измерены при входе 24,48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключенной к керамическому конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1,5 мм. Окончательный монтаж должен быть повторно подтвержден на соответствие требованиям ЭМС.
- Для корректного выполнения испытаний ЭМС следует обращаться к заявлению по ЭМС для компонентных источников питания.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
