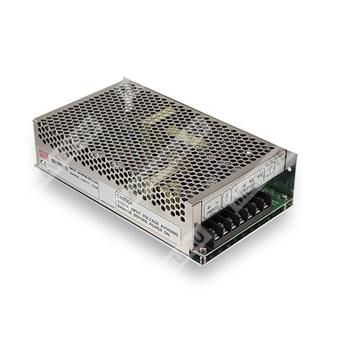

SD-150B-24 - компактный DC-DC преобразователь 150 Вт с выходом 24 В для промышленного питания и автоматики.
Назначение: одно выходной DC-DC преобразователь мощностью 150 Вт серии SD-150, исполнение с входом B и номинальным выходным напряжением 24 В.
Расшифровка партномера
| SD | Серия источников питания Mean Well SD |
| 150 | Номинальная мощность 150 Вт |
| B | Исполнение по входному диапазону: B, 19–36 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Диапазон входного напряжения 2:1.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Изоляция вход-выход 1500 В переменного тока.
- Встроенный EMI-фильтр и низкий уровень пульсаций и шума.
- 100% испытание на прогон под полной нагрузкой.
- Низкая стоимость.
- Высокая надежность.
- Двухлетнее гарантийное покрытие в документе указано, в ответ не приводится по требованию.
Описание
SD-150B-24 представляет собой импульсный преобразователь постоянного тока в постоянный ток для промышленных и встраиваемых систем. Модель рассчитана на питание от шины постоянного тока группы B и формирует стабилизированное выходное напряжение 24 В при мощности до 151,2 Вт. Изделие выполнено в компактном корпусе с естественным охлаждением, подходит для установки в составе конечного оборудования и характеризуется высокой электрической прочностью, наличием базового комплекса защит и устойчивостью к промышленным помехам.
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон регулировки выходного напряжения | 23–30 В постоянного тока |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Точность напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,3% |
| Время запуска, нарастания | 2 с, 50 мс (только исполнение D) при полной нагрузке |
| Время удержания | 24 мс (только исполнение D) при полной нагрузке |
Вход
| Диапазон входного напряжения | B: 19–36 В постоянного тока |
| КПД | 77% |
| Пусковой ток | 8,5 А / 24 В |
| Ток утечки | <0,75 мА / 120 В переменного тока (SD-150D) |
Защиты
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,5–37,5 В / 10% нагрузки |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Рабочая температура | -10…+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и безопасность
| Помехоэмиссия | Соответствие EN55032 (CISPR32) класс B, EAC TP TC 020 |
| Устойчивость к помехам | EN61000-4-2, 3, 4, 6, 8; ENV50204; уровень light industry; BS EN/EN55035; EAC TP TC 020 |
| Стандарты безопасности | IEC 62368-1, BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
Надежность
| MTBF | 2897,06 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 419,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,86 кг |
| Упаковка | 16 шт.; 14,5 кг; 0,95 CUFT |
Назначение выводов
| 1, 2 | Вход постоянного тока V+ |
| 3 | Вход постоянного тока V- |
| 4, 5 | Выход постоянного тока -V |
| 6, 7 | Выход постоянного тока +V |
Примечания
- Все параметры, не указанные особо, измеряются при входе 24,48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент, предназначенный для монтажа в конечное изделие.
- Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1,0 мм.
- Финальное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для изделий без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м на высоте выше 2000 м (6500 ft).
- Для изделий с вентилятором снижение допустимой температуры окружающей среды составляет 5 °C/1000 м на высоте выше 2000 м (6500 ft).
