SD-150C-12 - импульсный преобразователь постоянного тока с одним выходом 12 В для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | SD | Серия источников питания Mean Well SD |
| 2 | 150 | Номинальная мощность 150 Вт |
| 3 | C | Исполнение с входным диапазоном C: 36…72 В постоянного тока |
| 4 | 12 | Выходное напряжение 12 В |
Общее назначение и особенности
SD-150C-12 представляет собой одновыходный DC-DC преобразователь серии SD-150 с номинальной мощностью 150 Вт, предназначенный для преобразования входного постоянного напряжения 36…72 В в стабилизированное выходное напряжение 12 В. Модель ориентирована на промышленную электронику, системы автоматизации и оборудование с повышенными требованиями к надежности, помехоустойчивости и изоляции.
Особенности
- Широкий диапазон входного напряжения 36…72 В постоянного тока.
- Один выход 12 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Изоляция вход-выход 1500 В переменного тока.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание 100% полной нагрузкой.
- Возможность применения при входных напряжениях 24 В и 48 В, а также конструктивные варианты для 24 В и 48 В во входной части серии.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон регулировки выходного напряжения | 11…16 В постоянного тока |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 120 мВ п-п |
| Точность выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2 с, 50 мс (только для исполнения D) при полной нагрузке |
| Время удержания | 24 мс (только для исполнения D) при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В постоянного тока |
| КПД, тип. | 77% |
| Входной пусковой ток, тип. | 4,2 А / 48 В |
| Ток утечки | <0,75 мА / 120 В переменного тока (для SD-150D) |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,8…20 В / 10% нагрузки |
| Тип защиты по перенапряжению | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C (см. кривую снижения нагрузки) |
| Рабочая влажность | 20…90% относительной влажности, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 1,5 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, BS EN, EAC TP TC 020 |
| Иммунитет к помехам | Соответствие EN61000-4-2,3,4,6,8; ENV50204; уровень для light industry; BS EN/EN55035; BS EN; EAC TP TC 020 |
| Стандарты безопасности | IEC 62368-1, BS EN/EN62368-1 (только для исполнения D), AS/NZS 62368.1 (только для исполнения D), EAC TP TC 004 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2897,06 тыс. ч минимум по Telcordia SR-332 (Bellcore); 419,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,86 кг |
| Упаковка | 16 шт.; 14,5 кг; 0,95 CUFT |
Механические данные

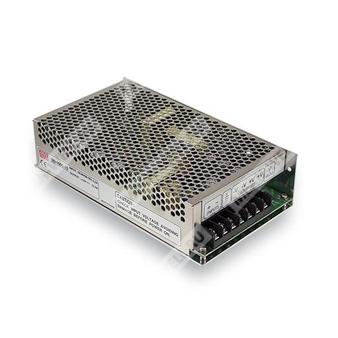

Корпус выполнен в металлическом исполнении Case No. 906. В конструкции предусмотрены крепёжные отверстия и клеммная колодка для подключения входа и выхода. Номинальные размеры корпуса по чертежу: 199 мм по длине, 110 мм по ширине и 50 мм по высоте.
Назначение выводов
| Номер контакта | Назначение |
| 1, 2 | Вход постоянного тока V+ |
| 3 | Вход постоянного тока V- |
| 4, 5 | Выход постоянного тока V- |
| 6, 7 | Выход постоянного тока V+ |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 48,96 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку по напряжению, линейную регулировку и регулировку нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1,0 мм.
- При необходимости оценки соответствия ЭМС следует ориентироваться на документ производителя по испытаниям компонентов источников питания.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
