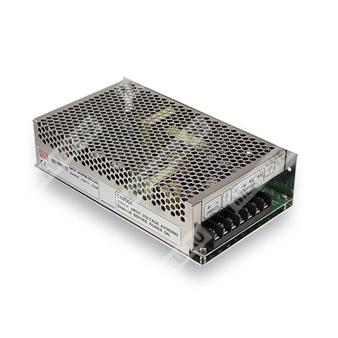

SD-150C-24 - модульный преобразователь постоянного тока 150 Вт для промышленного питания с выходом 24 В.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| SD |
Серия преобразователей постоянного тока Mean Well SD |
| 150 |
Номинальная мощность 150 Вт |
| C |
Вариант входного диапазона C: 36…72 В постоянного тока |
| 24 |
Выходное напряжение 24 В постоянного тока |
Назначение и особенности
SD-150C-24 — это источник питания класса DC-DC в промышленном исполнении, предназначенный для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 24 В при мощности до 151,2 Вт. Изделие относится к серии SD-150 и рассчитано на применение в телекоммуникационных, промышленно-автоматизационных и общепромышленных системах, где требуется гальванически развязанное питание с низкими пульсациями и защитами от перегрузки и перенапряжения.
Особенности серии
- Широкий входной диапазон 2:1.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Испытание на 100% полной нагрузке при прогоне на стенде.
- Наличие исполнения для входов 24 В и 48 В.
Основные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
6,3 А |
| Диапазон выходного тока |
0…6,3 А |
| Номинальная выходная мощность |
151,2 Вт |
| Диапазон подстройки выходного напряжения |
23…30 В |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,3% |
| Время установки, время нарастания |
2 с, 50 мс (только исполнение D) при полной нагрузке |
| Время удержания |
24 мс (только исполнение D) при полной нагрузке |
Вход
| Параметр |
Значение |
| Входной диапазон для исполнения C |
36…72 В постоянного тока |
| Эффективность, тип. |
77% |
| Пусковой ток, тип. |
4,2 А / 48 В |
| Потребляемый ток по входу постоянного тока, тип. |
4,2 А / 48 В |
Защита
| Параметр |
Значение |
| Перегрузка |
105…135% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
31,5…37,5 В / 10% нагрузки |
| Режим защиты от перенапряжения |
Hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
от -10 до +60 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
от -20 до +85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр |
Значение |
| Изоляционное напряжение |
I/P-O/P: 1,5 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия |
Соответствие EN55032 (CISPR32) Class B |
| Устойчивость к помехам |
Соответствие EN61000-4-2, 3, 4, 6, 8; ENV50204; уровень для light industry |
| Стандарты безопасности |
IEC 62368-1 для исполнения D; BS EN/EN62368-1 для исполнения D; AS/NZS 62368.1 для исполнения D; EAC TP TC 004 |
MTBF
| Параметр |
Значение |
| Средняя наработка на отказ |
2897,06 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ |
419,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр |
Значение |
| Габариты |
199 × 110 × 50 мм |
| Масса |
0,86 кг |
| Упаковка |
16 шт. / 14,5 кг / 0,95 CUFT |
Назначение выводов
| Номер контакта |
Назначение |
| 1, 2 |
Вход постоянного тока |
| 4, 5 |
Выход постоянного тока -V |
| 6, 7 |
Выход постоянного тока +V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 48,96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную и нагрузочную регулировку.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1,5 мм с заземлением через FG.
- Перед окончательной установкой необходимо подтвердить соответствие требованиям ЭМС в составе конечного оборудования.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
