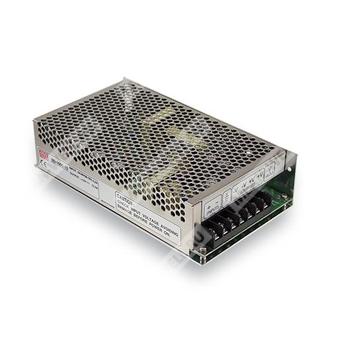

SD-150D-12 - изолированный DC-DC преобразователь 150 Вт с широким диапазоном входного напряжения и одним выходом 12 В для промышленной электроники.
SD-150D-12 — импульсный изолированный преобразователь постоянного тока с одним выходом 12 В, рассчитанный на мощность 150 Вт. Модуль предназначен для питания промышленной аппаратуры, телекоммуникационных и встраиваемых систем, где требуется широкий диапазон входного напряжения, гальваническая развязка, защита от перегрузки и перенапряжения, а также работа в жестких условиях эксплуатации.
Расшифровка партномера
| Обозначение | Расшифровка |
| SD | Серия изолированных преобразователей постоянного тока |
| 150 | Номинальная мощность 150 Вт |
| D | Вариант с входом переменного/постоянного тока: 72–144 В DC или 85–132 В AC |
| 12 | Выходное напряжение 12 В |
Особенности
- Широкий диапазон входного напряжения: 72–144 В DC или 85–132 В AC.
- Один выход 12 В.
- Выходная мощность 150 Вт.
- Гальваническая развязка 1500 В AC между входом и выходом.
- Встроенный EMI-фильтр.
- Низкий уровень пульсаций и шума.
- Полная проверка при 100% нагрузке.
- Охлаждение за счет свободной конвекции воздуха.
- Высокая надежность.
Назначение и область применения
Преобразователь применяется в составе промышленного электронного оборудования, систем автоматики, телекоммуникационных узлов, устройств управления и прочих установок, где требуется стабильное питание 12 В от высоковольтной шины постоянного или переменного тока.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 12,5 А |
| Диапазон тока нагрузки | 0…12,5 А |
| Номинальная мощность | 150 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулировка выходного напряжения | 11…16 В DC |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время запуска и нарастания | 2 с, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Типовой КПД | 79% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 72…144 В DC или 85…132 В AC |
| Пусковой ток | 2,1 А / 96 В |
| Ток утечки | <0,75 мА / 120 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон выходного тока | 0…12,5 А |
| Диапазон подстройки выходного напряжения | 11…16 В DC |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 16,8…20 В / 10% нагрузки |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Проводимые и излучаемые помехи | Соответствие EN55032 (CISPR32) Class B, EAC TP TC 020 |
| ЭМС-иммунитет | Соответствие EN61000-4-2, 3, 4, 6, 8; ENV50204; уровень для light industry; BS EN/EN55035; EAC TP TC 020 |
| Безопасность | IEC 62368-1, BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2897,06 тыс. ч минимум по Telcordia SR-332 (Bellcore); 419,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 110 × 50 мм (Д × Ш × В) |
| Масса | 0,86 кг |
| Упаковка | 16 шт.; 14,5 кг; 0,95 CUFT |
Конструктивные данные
| Параметр | Значение |
| Частота преобразования | 83 кГц |
| Корпус | Case No. 906 |
| Подключение | Клеммное |
Назначение выводов
| Номер вывода | Назначение |
| 1, 2 | Вход постоянного или переменного напряжения |
| 3 | Защитное заземление |
| 4, 5 | Выходной провод «минус» |
| 6, 7 | Выходной провод «плюс» |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 96 В DC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ, соединенных витой парой, на конце нагрузки.
- Допуск включает установку допуска, регулирование по сети и регулирование по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование.
- ЭМС-испытания выполняются на металлической пластине 360 мм × 360 мм толщиной 1,6 мм.
- При монтаже в составе конечного изделия необходимо обеспечить соответствие требованиям ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
